Licznik motocyklowy: Podłącz, kalibruj i rozwiąż problemy!

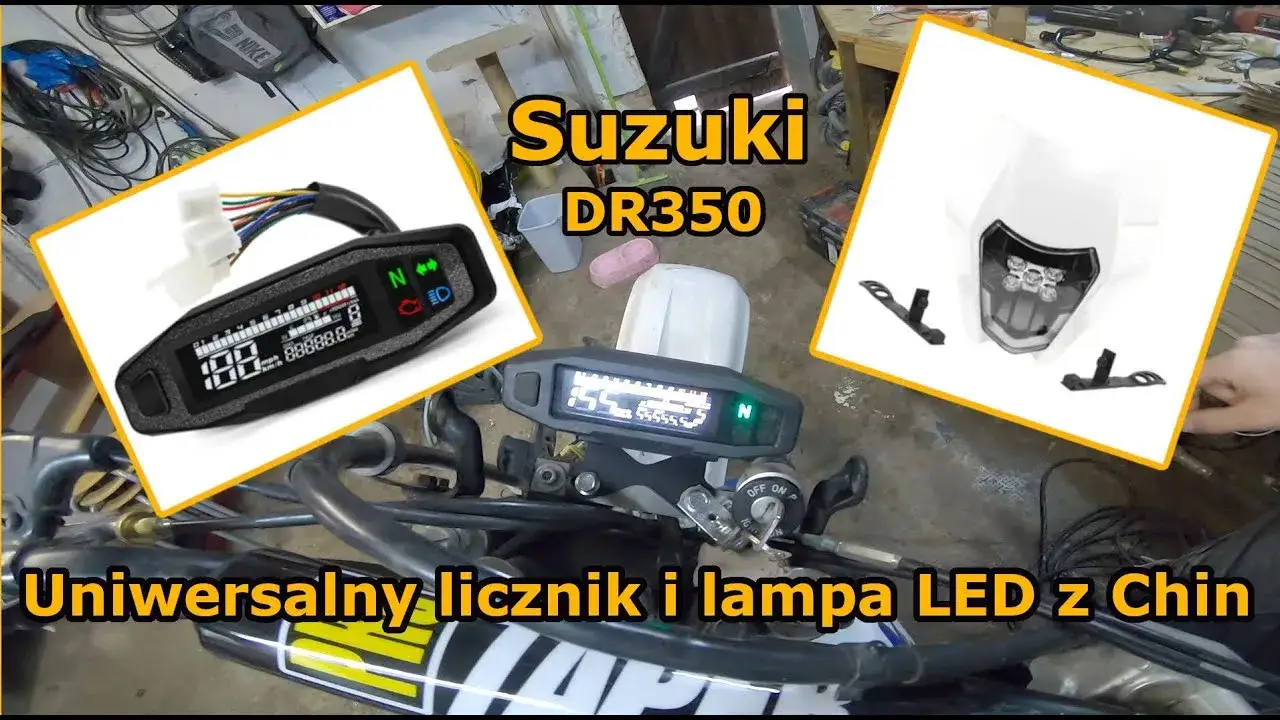

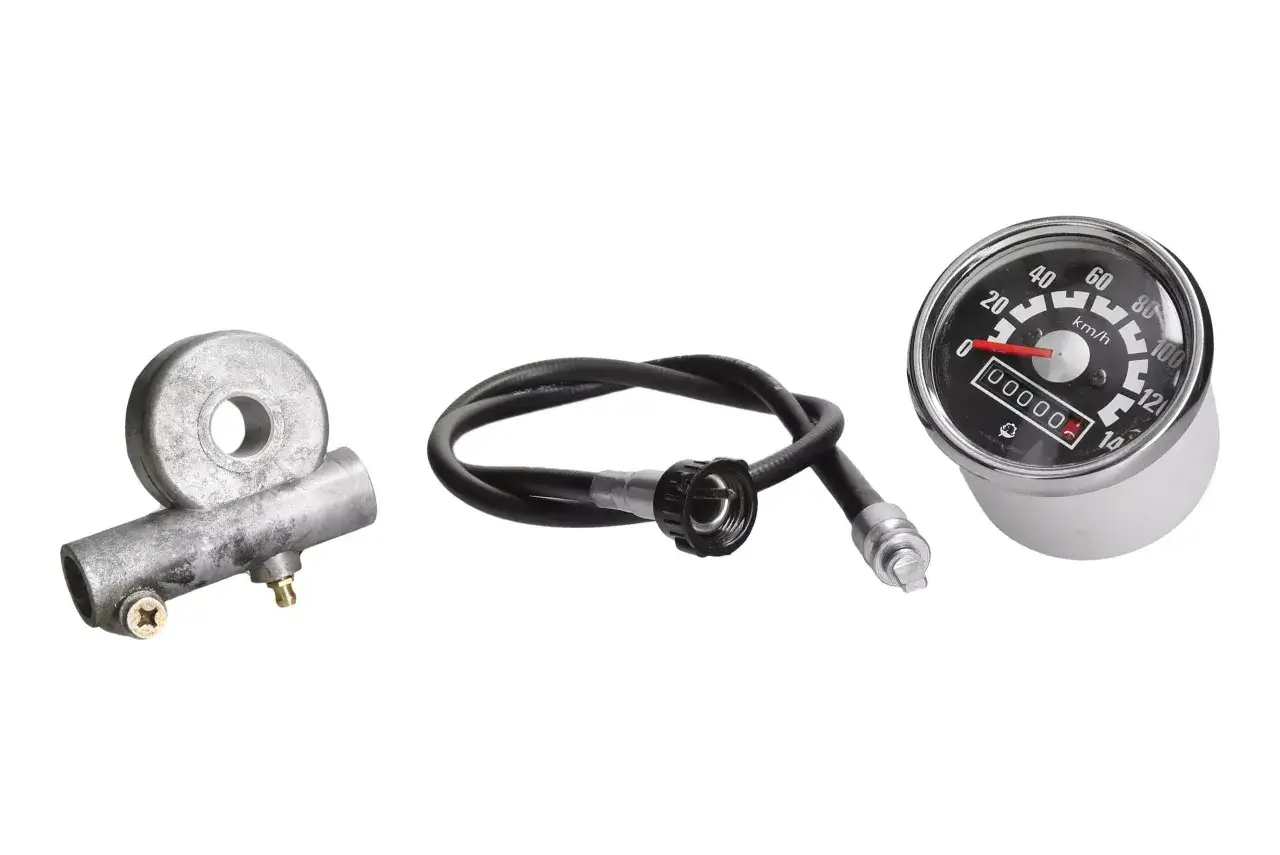

Jakie narzędzia i materiały będą Ci absolutnie niezbędne?

Zanim zabierzesz się za pracę, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to połowa sukcesu i gwarancja płynnej pracy. Oto, co moim zdaniem jest absolutnie kluczowe:

• Multimetr: To Twój najlepszy przyjaciel przy identyfikacji przewodów. Bez niego ani rusz!
• Ściągacz izolacji: Umożliwi precyzyjne i bezpieczne usunięcie izolacji z kabli.
• Zaciskarka do konektorów lub lutownica z cyną: Wybór metody zależy od Twoich preferencji i doświadczenia. Ja osobiście preferuję lutowanie dla trwałości.
• Koszulki termokurczliwe lub taśma izolacyjna: Niezbędne do zabezpieczenia połączeń.
• Podstawowe klucze i wkrętaki: Do demontażu starych elementów i montażu nowego licznika.
• Opaski zaciskowe (trytytki): Do uporządkowania przewodów.

Zrozumienie to podstawa: Dlaczego schemat elektryczny motocykla jest na wagę złota?

Wielokrotnie przekonałem się, że schemat elektryczny motocykla to najcenniejszy dokument, jaki możesz mieć pod ręką podczas podłączania uniwersalnego licznika. Dlaczego? Ponieważ, wbrew pozorom, nie ma jednego uniwersalnego standardu kolorów kabli, który obowiązywałby u wszystkich producentów. To, co w jednej marce oznacza zasilanie, w innej może być sygnałem obrotomierza. Schemat pozwala na szybką i pewną identyfikację każdego przewodu. Jeśli go nie masz, nie panikuj multimetr, o którym wspomniałem, pozwoli Ci na detektywistyczną pracę i samodzielne rozszyfrowanie instalacji.

Wybór licznika: Na co zwrócić uwagę, by uniknąć rozczarowania?

Wybór odpowiedniego uniwersalnego licznika to klucz do zadowolenia z efektu końcowego. Na rynku dostępnych jest mnóstwo modeli, a ich funkcjonalność potrafi zaskoczyć. Coraz większą popularnością cieszą się cyfrowe wyświetlacze LCD/TFT, które oferują nie tylko prędkość i obroty, ale także szereg dodatkowych funkcji. Zwróć uwagę na takie udogodnienia jak wskaźnik zapiętego biegu, woltomierz (nieoceniony do monitorowania stanu akumulatora), czy nawet łączność Bluetooth, która pozwala na sparowanie licznika ze smartfonem. Pamiętaj, aby wybrać licznik, który pasuje do estetyki Twojego motocykla i oferuje funkcje, których faktycznie będziesz używać.

Rozszyfrowanie przewodów: Przewodnik po kolorach i sygnałach

Uniwersalny schemat kolorów czy taki w ogóle istnieje i jak się w tym odnaleźć?

Jak już wspomniałem, nie ma jednego, uniwersalnego standardu kolorów kabli w motocyklach, co jest niestety źródłem wielu frustracji. Chociaż często spotykamy się z tym, że czerwony przewód oznacza zasilanie (+12V po stacyjce), a czarny masę (-), to pozostałe sygnały mogą mieć zupełnie inne barwy w zależności od producenta motocykla, a nawet od konkretnego modelu. Dlatego właśnie tak ważne jest posiadanie schematu elektrycznego. Bez niego musimy zdać się na metody detektywistyczne z multimetrem w roli głównej. Nie zrażaj się, to naprawdę nie jest czarna magia!

Detektyw w garażu: Jak zidentyfikować nieznane przewody za pomocą multimetru?

Multimetr to narzędzie, które pozwoli Ci rozszyfrować każdy przewód w instalacji motocykla. Oto, jak krok po kroku z niego korzystać:

1. Zasilanie stałe (+12V): Ustaw multimetr na pomiar napięcia stałego (DCV). Przy wyłączonej stacyjce dotknij jedną sondą do ramy (masy), a drugą do podejrzanego przewodu. Jeśli pokaże około 12V, masz zasilanie stałe. Jest ono często potrzebne do podtrzymania pamięci licznika (zegar, przebieg).
2. Zasilanie po stacyjce (+12V): Ponownie ustaw multimetr na DCV. Jedną sondę do masy. Włącz stacyjkę i szukaj przewodu, na którym pojawi się 12V. Po wyłączeniu stacyjki napięcie powinno zniknąć. To jest główny plus aktywujący licznik.
3. Masa (-): Ustaw multimetr na pomiar ciągłości (brzęczyk) lub oporu (Ohmy). Jedną sondę dotknij do ramy motocykla, a drugą do podejrzanego przewodu. Jeśli multimetr zapiszczy lub pokaże bardzo niski opór (bliski 0 Ohm), masz masę. Zazwyczaj jest to czarny przewód.
4. Sygnały kontrolne (kierunkowskazy, światła drogowe, bieg jałowy): Ustaw multimetr na DCV. Jedną sondę do masy. Aktywuj dany sygnał (np. włącz lewy kierunkowskaz). Szukaj przewodu, na którym pojawi się pulsujące napięcie 12V (dla kierunkowskazów) lub stałe 12V (dla świateł drogowych, biegu jałowego).
5. Sygnał obrotomierza: To może być nieco trudniejsze. Często sygnał obrotomierza pochodzi z cewki zapłonowej (przewód nisko napięciowy) lub bezpośrednio z modułu ECU. Multimetr może pokazać pulsujące, niskie napięcie zmienne (ACV) lub stałe (DCV) w zależności od typu sygnału. W tym przypadku często trzeba posiłkować się schematem lub instrukcją licznika.

Najważniejsze sygnały do podłączenia: Zasilanie, masa, obrotomierz i kontrolki

Uniwersalny licznik wymaga podłączenia kilku kluczowych sygnałów, aby działał poprawnie i wyświetlał wszystkie niezbędne informacje. Oto lista tych najważniejszych, które ja zawsze sprawdzam:

• Zasilanie stałe (+12V): Przewód, który ma napięcie niezależnie od pozycji stacyjki. Służy do podtrzymania pamięci licznika (np. zegar, całkowity przebieg).
• Zasilanie po stacyjce (+12V): Przewód, na którym napięcie pojawia się po włączeniu stacyjki. To główny zasilacz licznika, który go aktywuje.
• Masa (-): Zazwyczaj czarny przewód, podłączany do ramy motocykla lub wspólnego punktu masy.
• Sygnał obrotomierza: Przewód podłączany do cewki zapłonowej (najczęściej przewód sygnałowy, nie zasilający) lub bezpośrednio do modułu ECU.
• Sygnał czujnika prędkości: Jeśli masz czujnik Halla, będzie to zazwyczaj 3-przewodowy (zasilanie, masa, sygnał). Jeśli kontaktron, to 2-przewodowy.
• Kierunkowskazy (lewy/prawy): Dwa osobne przewody, po jednym dla każdego kierunkowskazu.
• Kontrolka biegu jałowego (luzu): Sygnał z czujnika skrzyni biegów, który informuje o neutralnym położeniu.
• Kontrolka świateł drogowych: Sygnał z przełącznika świateł, aktywujący niebieską kontrolkę.
• Kontrolka ciśnienia oleju/temperatury: Sygnały z odpowiednich czujników w silniku.
• Sygnał poziomu paliwa: Przewód z czujnika pływakowego w zbiorniku paliwa.

Montaż licznika krok po kroku: Od przygotowania do podłączenia

Bezpieczeństwo przede wszystkim: Jak prawidłowo odłączyć akumulator i przygotować instalację?

Zawsze powtarzam moim klientom i znajomym: bezpieczeństwo to absolutny priorytet. Zanim zaczniesz jakiekolwiek prace przy instalacji elektrycznej motocykla, musisz prawidłowo odłączyć akumulator. Zawsze zaczynaj od odłączenia bieguna ujemnego (-), a dopiero potem dodatniego (+). To minimalizuje ryzyko przypadkowego zwarcia i uszkodzenia elektroniki. Po odłączeniu akumulatora, dokładnie sprawdź stan przewodów, które zamierzasz wykorzystać czy nie są uszkodzone, przetarte lub skorodowane. Warto też oczyścić okolice, w których będziesz pracować, aby mieć dobrą widoczność i dostęp.

Czas na połączenia: Lutować czy używać szybkozłączek? Wady i zalety obu metod

Kiedy już zidentyfikujesz wszystkie przewody, przychodzi czas na ich połączenie z nowym licznikiem. Masz do wyboru dwie główne metody, każda z wadami i zaletami:

• Lutowanie: To moja preferowana metoda. Zapewnia najtrwalsze i najbardziej niezawodne połączenie, odporne na wibracje i wilgoć. Wymaga jednak pewnych umiejętności i sprzętu (lutownica, cyna, kalafonia). Po zalutowaniu koniecznie zabezpiecz połączenie koszulką termokurczliwą. Wadą jest trudność w demontażu, jeśli kiedyś będziesz chciał wrócić do oryginalnej instalacji.
• Szybkozłączki (np. Scotchlok, konektory zaciskane): Są znacznie szybsze i łatwiejsze w użyciu, nie wymagają specjalnych umiejętności. Wystarczy zacisnąć je na przewodach. Niestety, mogą być mniej niezawodne w dłuższej perspektywie, zwłaszcza w warunkach motocyklowych (wilgoć, wibracje), co może prowadzić do problemów z kontaktem. Jeśli zdecydujesz się na szybkozłączki, wybierz te dobrej jakości i dodatkowo zabezpiecz je taśmą izolacyjną lub silikonem.

Montaż czujnika prędkości i magnesów: Gdzie je umieścić, by pomiar był bezbłędny?

Poprawny montaż czujnika prędkości to podstawa dokładnych wskazań. Najczęściej czujnik Halla lub kontaktron montuje się na widelcu, wahaczu lub innym nieruchomym elemencie w pobliżu koła. Magnesy natomiast mocuje się na kole (np. na szprychach) lub tarczy hamulcowej. Kluczowe jest zachowanie prawidłowej odległości między czujnikiem a magnesami zazwyczaj jest to kilka milimetrów, zgodnie z instrukcją licznika. Zbyt duża odległość lub niewłaściwe ułożenie magnesów może skutkować błędnymi lub niestabilnymi odczytami. Upewnij się, że magnesy są rozmieszczone równomiernie i czujnik "widzi" je przy każdym obrocie koła.

Fizyczne umiejscowienie licznika: Jak zapewnić stabilność i dobrą widoczność?

Połączenia elektryczne to jedno, ale fizyczne umiejscowienie licznika ma ogromne znaczenie dla komfortu i bezpieczeństwa jazdy. Upewnij się, że licznik jest zamontowany w miejscu, gdzie jest dobrze widoczny dla kierowcy, bez konieczności odrywania wzroku od drogi na zbyt długo. Montaż powinien być stabilny i odporny na wibracje, które są nieodłącznym elementem jazdy motocyklem. Użyj solidnych uchwytów i śrub. Pamiętaj również o ochronie przed warunkami atmosferycznymi deszczem, kurzem, słońcem. Jeśli licznik nie jest w pełni wodoodporny, rozważ dodatkowe zabezpieczenia lub umieść go pod owiewką.

Pierwsze uruchomienie i precyzyjna kalibracja licznika

Konfiguracja podstawowych parametrów: Jak precyzyjnie ustawić obwód koła?

Po podłączeniu licznika i pierwszym uruchomieniu, najważniejszym krokiem jest jego kalibracja, a w szczególności precyzyjne ustawienie obwodu koła. To od tej wartości zależy dokładność wskazań prędkości i przebiegu. Oto jak to zrobić:

1. Przygotuj koło: Ustaw motocykl tak, aby koło napędowe (lub koło, na którym zamontowany jest czujnik prędkości) swobodnie się obracało.
2. Zaznacz punkt początkowy: Zrób kreskę na oponie w miejscu styku z podłożem. Zaznacz też odpowiadający punkt na podłodze.
3. Przejedź jeden pełny obrót: Przepchnij motocykl do przodu, aż koło wykona dokładnie jeden pełny obrót, a zaznaczony punkt na oponie ponownie znajdzie się na dole.
4. Zmierz odległość: Zmierz odległość między dwoma punktami na podłodze (początkowym i końcowym) z dokładnością do milimetra. To jest Twój obwód koła.
5. Wprowadź wartość do licznika: Zgodnie z instrukcją obsługi licznika, wprowadź zmierzoną wartość obwodu koła w milimetrach do ustawień urządzenia.

Ustawienia obrotomierza: Jak dopasować licznik do Twojego silnika?

Aby obrotomierz wskazywał prawidłowo, musisz dostosować jego ustawienia do specyfiki Twojego silnika. W zależności od licznika, możesz mieć do wyboru różne opcje, takie jak liczba cylindrów (np. 1, 2, 4) lub typ sygnału (np. impuls z cewki, sygnał z ECU). W przypadku silników jednocylindrowych sygnał jest zazwyczaj prosty, ale w wielocylindrowych może wymagać bardziej specyficznych ustawień. Zawsze konsultuj się z instrukcją obsługi swojego licznika, aby prawidłowo skonfigurować obrotomierz. Niewłaściwe ustawienie może skutkować błędnymi, niestabilnymi lub w ogóle brakiem wskazań obrotów.

Test dokładności w praktyce: Jak zweryfikować wskazania prędkości za pomocą GPS?

Po kalibracji obwodu koła warto zweryfikować dokładność wskazań prędkości. Najprostszym i najskuteczniejszym sposobem jest użycie urządzenia GPS. Możesz wykorzystać dedykowaną nawigację motocyklową lub smartfon z aplikacją GPS (np. Google Maps, Waze, Yanosik), która wyświetla aktualną prędkość. Wybierz się na przejażdżkę i porównaj odczyty z licznika z tymi z GPS-a. Pamiętaj, że GPS może mieć niewielkie opóźnienia, ale w stabilnej jeździe powinien pokazywać bardzo zbliżone wartości. Jeśli różnice są znaczące (powyżej 5-10%), wróć do kalibracji obwodu koła i sprawdź, czy nie popełniłeś błędu w pomiarze.

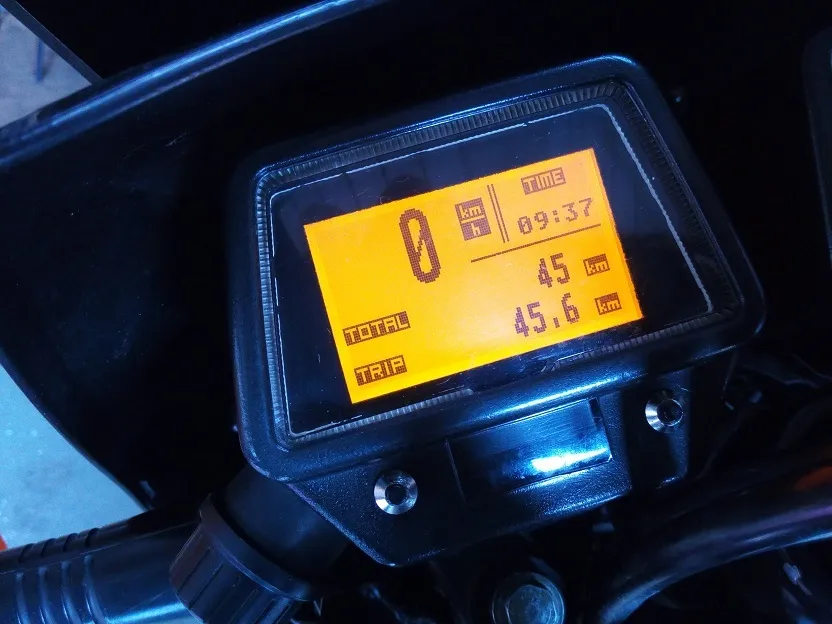

Rozwiązywanie problemów: Kiedy licznik nie działa jak powinien

Mój licznik nie włącza się co sprawdzić w pierwszej kolejności?

To jeden z najczęstszych problemów, z którym się spotykam. Kiedy licznik milczy, choć powinien działać, najprawdopodobniej problem leży w zasilaniu. Oto, co należy sprawdzić w pierwszej kolejności:

• Zasilanie po stacyjce (+12V): Upewnij się, że przewód zasilający licznik (ten, który ma mieć napięcie po włączeniu stacyjki) faktycznie otrzymuje 12V. Użyj multimetru do sprawdzenia napięcia.
• Zasilanie stałe (+12V): Jeśli licznik ma funkcje wymagające stałego zasilania (np. zegar, pamięć przebiegu), sprawdź, czy ten przewód również otrzymuje 12V, nawet przy wyłączonej stacyjce.
• Masa (-): Upewnij się, że przewód masy jest prawidłowo podłączony do ramy motocykla lub innego pewnego punktu masy i ma dobrą ciągłość. Słaba masa to częsta przyczyna problemów.
• Bezpieczniki: Sprawdź wszystkie bezpieczniki w instalacji motocykla, zwłaszcza te odpowiedzialne za obwody, do których podłączyłeś licznik.

Wskazania prędkości lub obrotów są nierealne gdzie szukać przyczyny?

Jeśli licznik się włącza, ale pokazuje dziwne wartości, problem leży zazwyczaj w kalibracji lub podłączeniu czujników:

• Dla prędkości:
  • Nieprawidłowa kalibracja obwodu koła: To najczęstsza przyczyna. Sprawdź ponownie, czy zmierzyłeś obwód koła z dokładnością i wprowadziłeś go poprawnie do licznika.
  • Zbyt duża odległość magnesu od czujnika: Czujnik może nie "widzieć" magnesów. Sprawdź i zmniejsz odległość, upewnij się, że magnesy są stabilne.
  • Uszkodzony czujnik prędkości lub przewód: Sprawdź ciągłość przewodów i, jeśli to możliwe, działanie samego czujnika.
• Dla obrotów:
  • Błędne podpięcie pod sygnał z cewki: Upewnij się, że podłączyłeś się do przewodu sygnałowego cewki zapłonowej lub odpowiedniego wyjścia z modułu ECU, a nie do zasilania cewki.
  • Konieczność zmiany ustawień typu sygnału w liczniku: Jak już wspominałem, licznik musi być skonfigurowany pod konkretny typ sygnału i liczbę cylindrów silnika. Sprawdź instrukcję i ustawienia.

Problem z kontrolkami kierunkowskazów dlaczego mrugają obie naraz i jak to naprawić?

To specyficzny, ale bardzo częsty problem, zwłaszcza w starszych motocyklach, które mają jedną kontrolkę na desce rozdzielczej dla obu kierunkowskazów. Po podłączeniu uniwersalnego licznika, który ma zazwyczaj dwie osobne kontrolki (lewą i prawą), po włączeniu jednego kierunkowskazu, mrugają oba. Dzieje się tak, ponieważ sygnał z jednego kierunkowskazu "przecieka" przez kontrolkę na drugi obwód. Rozwiązaniem jest zastosowanie diod prostowniczych (np. 1N4007) na przewodach sygnałowych kierunkowskazów, tuż przed wejściem do licznika. Dioda przepuszcza prąd tylko w jednym kierunku, izolując obwody i zapobiegając wzajemnemu wpływowi sygnałów.

Przeczytaj również: Zmierz obwód głowy do kasku motocyklowego kup bezpiecznie!

Obrotomierz "wariuje"? Poznaj najczęstsze powody i sposoby na stabilizację sygnału

Jeśli obrotomierz wskazuje chaotycznie, skacze lub podaje nierealne wartości, najczęściej przyczyną jest niestabilny lub błędnie podłączony sygnał. Najczęstsze powody to błędne podpięcie pod sygnał z cewki zapłonowej lub modułu ECU upewnij się, że wybrałeś odpowiedni przewód sygnałowy, a nie zasilający. Czasem sygnał jest zbyt "brudny" (zakłócony) i wymaga zastosowania filtra (kondensatora) lub zmiany miejsca podłączenia. Ponadto, jak już wspomniałem, konieczność zmiany ustawień typu sygnału w samym liczniku jest kluczowa. Niektóre liczniki mają tryby "High" i "Low" dla sygnału obrotów, które należy dopasować do specyfiki motocykla. Warto też sprawdzić, czy przewód sygnałowy obrotomierza nie jest prowadzony zbyt blisko innych źródeł zakłóceń, takich jak przewody wysokiego napięcia.
