Budowa podnośnika motocyklowego: Jak zrobić go taniej i lepiej?

Wielu motocyklistów marzy o własnym podnośniku, który ułatwi serwisowanie i drobne naprawy. Samodzielna budowa takiego urządzenia to nie tylko sposób na zaoszczędzenie pieniędzy, ale także satysfakcjonujące wyzwanie dla każdego majsterkowicza. W tym kompleksowym poradniku pokażę Wam, jak krok po kroku zbudować solidny i bezpieczny podnośnik motocyklowy, wykorzystując dostępne materiały i podstawowe narzędzia.

Czy warto zbudować własny podnośnik motocyklowy?

Z mojego doświadczenia wynika, że budowa własnego podnośnika motocyklowego to naprawdę opłacalna inwestycja, zwłaszcza jeśli macie smykałkę do majsterkowania i podstawowe narzędzia. Orientacyjne koszty budowy takiego urządzenia wahają się od 400 zł do 1000 zł, w zależności od tego, czy użyjecie nowych materiałów, czy też części z odzysku. Porównując to z cenami gotowych, amatorskich podnośników, które kosztują od 600 zł do nawet 1500 zł, widać wyraźną różnicę. Dla osób z umiejętnościami i dostępem do warsztatu, DIY to zdecydowanie atrakcywna opcja.

Aby z sukcesem zrealizować taki projekt, potrzebne są pewne umiejętności. Przede wszystkim przyda się spawanie, które jest kluczowe dla stabilności konstrukcji. Niezbędne będą również umiejętności w zakresie cięcia metalu (np. szlifierką kątową), wiercenia otworów oraz precyzyjnego mierzenia i montażu. Jeśli chodzi o narzędzia, na pewno nie obejdziecie się bez spawarki, szlifierki kątowej, wiertarki (najlepiej stołowej dla precyzji), miarki, kątownika i zestawu kluczy.

Krok 1: Wybierz koncepcję podnośnika idealną do Twojego garażu

Jedną z najpopularniejszych i najbardziej stabilnych konstrukcji DIY jest podnośnik nożycowy, często nazywany harmonijkowym. Jego główną zaletą jest duża stabilność i zdolność do podnoszenia cięższych motocykli, co czyni go idealnym wyborem dla maszyn turystycznych czy chopperów. Niestety, jest to również konstrukcja trudniejsza w budowie, wymagająca precyzyjnego wykonania wielu elementów i punktów obrotu.

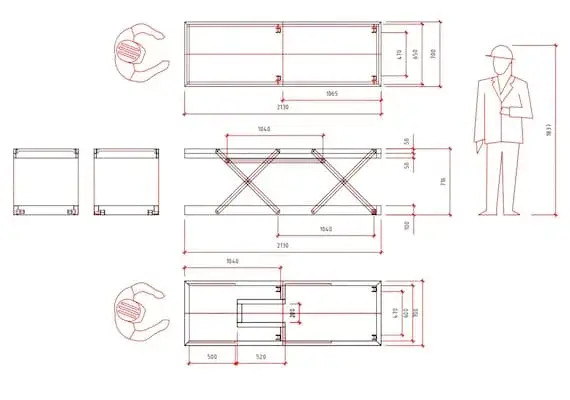

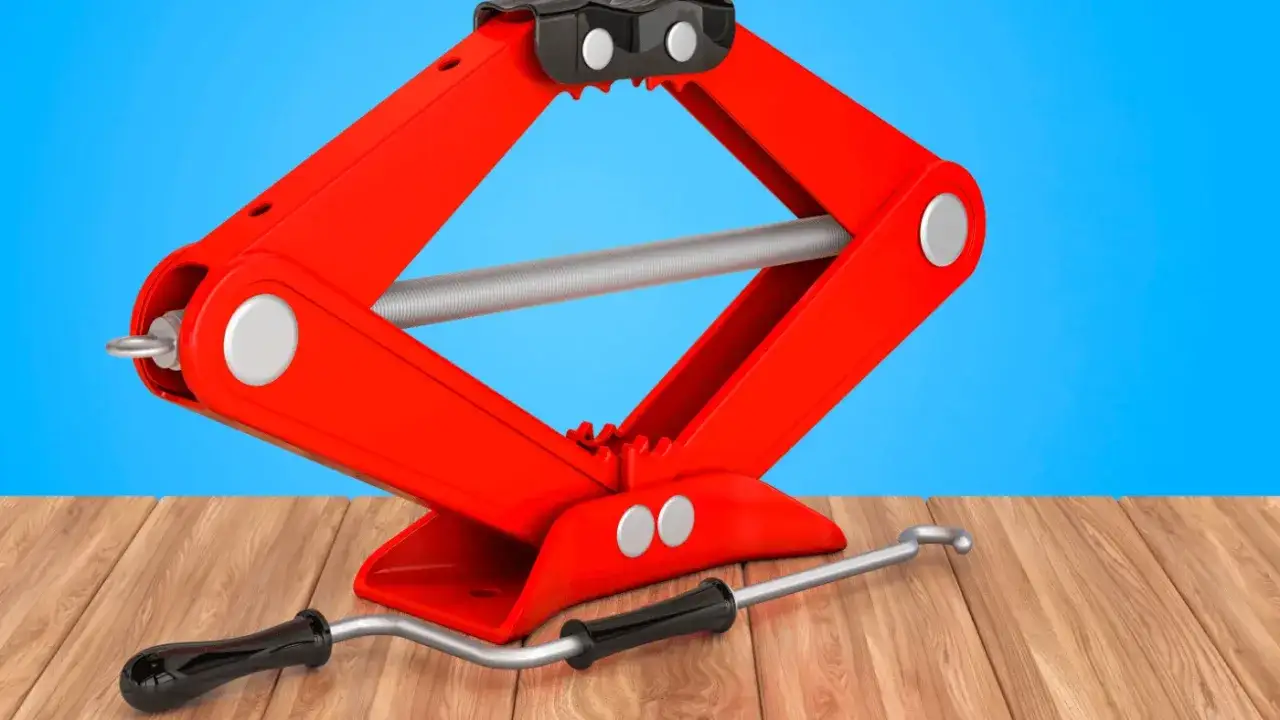

Alternatywą, znacznie prostszą do wykonania, jest podnośnik oparty na lewarku trapezowym lub hydraulicznym typu "żaba". Tego typu konstrukcje są zdecydowanie tańsze i mniej skomplikowane w montażu, co sprawia, że są dobrym punktem wyjścia dla początkujących majsterkowiczów. Trzeba jednak pamiętać, że zazwyczaj oferują mniejszą stabilność i niższy udźwig w porównaniu do podnośników nożycowych, dlatego są lepsze dla lżejszych motocykli sportowych czy nakedów.

• Udźwig: Zawsze dostosujcie udźwig podnośnika do wagi Waszego motocykla. Pamiętajcie o zapasie! Chopper ważący 300 kg potrzebuje solidniejszej konstrukcji niż lekki motocykl sportowy.
• Wysokość podnoszenia: Zastanówcie się, do jakich prac będziecie używać podnośnika. Czy potrzebujecie tylko podnieść koła do wymiany opon, czy też unieść motocykl na wysokość roboczą, aby wygodnie pracować pod nim?
• Stabilność: To absolutny priorytet. Niezależnie od wybranej koncepcji, konstrukcja musi być stabilna, aby motocykl nie przewrócił się podczas pracy. Typ motocykla ma tu duże znaczenie ciężkie maszyny z nisko położonym środkiem ciężkości wymagają szerszej i bardziej masywnej podstawy.

Krok 2: Projekt i materiały fundament Twojego sukcesu

Dobór odpowiednich materiałów to podstawa trwałej i bezpiecznej konstrukcji. Nie idźcie na skróty w tej kwestii. Oto lista kluczowych elementów, których będziecie potrzebować:

• Profile stalowe zamknięte: Najczęściej stosuje się profile 40x40x3 mm lub 50x50x3 mm. Są wytrzymałe i łatwo dostępne. Z nich wykonacie ramę nośną, ramiona nożycowe oraz podstawę.
• Gruba blacha: Blacha o grubości 3-4 mm będzie idealna na platformę pod motocykl oraz na elementy łączące i wzmacniające konstrukcję.
• Solidne śruby: Wybierajcie śruby klasy 8.8 lub wyższej, o średnicy M12 lub M16. To kluczowe dla wytrzymałości połączeń, zwłaszcza w punktach obrotu mechanizmu nożycowego. Nie zapomnijcie o nakrętkach samokontrujących.
• Łożyska lub tuleje: W punktach obrotu mechanizmu nożycowego zastosowanie łożysk (np. kulkowych) lub solidnych tulei (np. z brązu lub teflonu) zapewni płynne działanie i zmniejszy tarcie.
• Mechanizm podnoszący: Siłownik hydrauliczny (np. z prasy warsztatowej, 2-8 ton) lub podnośnik trapezowy samochodowy, ewentualnie długa śruba pociągowa (M20, M24) z nakrętką i korbą.
• Kółka: Solidne kółka z hamulcami, najlepiej o średnicy co najmniej 75-100 mm, aby podnośnik był mobilny i stabilny.

Nie musicie wymyślać koła na nowo. Internet to kopalnia wiedzy! Szukajcie gotowych schematów i rysunków technicznych na forach internetowych poświęconych motocyklom oraz w grupach motocyklowych na Facebooku. Wiele osób chętnie dzieli się swoimi projektami i doświadczeniami, co może być świetną inspiracją i źródłem cennych porad.

Pamiętajcie, że każdy motocykl jest inny. Wymiary podnośnika musicie dostosować do konkretnego typu maszyny. Dla choppera z szerokim podwoziem potrzebna będzie szersza platforma i niższy punkt podparcia. Motocykl sportowy z wąskim spodem wymaga innej konfiguracji. Zawsze zmierzcie rozstaw ramy, wysokość prześwitu i długość motocykla, aby platforma była idealnie dopasowana i stabilna.

Wybór mechanizmu podnoszącego to jedna z kluczowych decyzji. Siłownik hydrauliczny (np. o udźwigu 2-8 ton, często dostępny z demontażu z pras warsztatowych) oferuje duży udźwig i wygodę użytkowania, ale jest droższy i wymaga precyzyjnego montażu. Alternatywą jest podnośnik trapezowy samochodowy, który jest tani i prosty, ale ma mniejszy udźwig i jest wolniejszy. Można też zastosować długą śrubę pociągową (np. M20, M24) z nakrętką i korbą, co jest rozwiązaniem tanim i niezawodnym, choć wymaga więcej siły i czasu na podniesienie motocykla. Ja osobiście preferuję siłowniki hydrauliczne ze względu na komfort pracy.

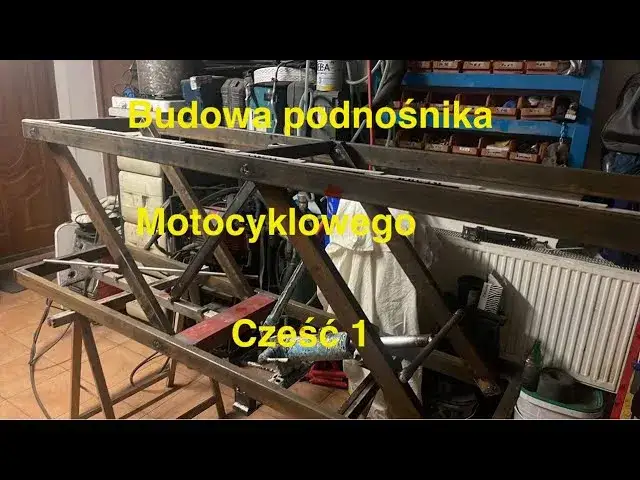

Krok 3: Budowa konstrukcji od cięcia do spawania

1. Precyzyjne cięcie: Zawsze mierzcie dwa razy, tnijcie raz! Użyjcie miarki, kątownika i pisaka do metalu, aby dokładnie oznaczyć miejsca cięcia. Cięcie szlifierką kątową wymaga stabilnego mocowania profili w imadle. Starajcie się ciąć prosto, aby uniknąć krzywych spawów i naprężeń w konstrukcji.
2. Wiercenie otworów: Otwory pod śruby i osie obrotu muszą być wykonane z najwyższą precyzją. Najlepiej użyć wiertarki stołowej, która zapewni prostopadłość otworu. Pamiętajcie o odpowiednim doborze wiertła do średnicy śruby otwór powinien być minimalnie większy niż śruba, aby umożliwić swobodny ruch, ale nie na tyle duży, by powodować luzy.

Kluczowym elementem, od którego zależy bezpieczeństwo całego podnośnika, są solidne i bezpieczne spawy. Rama nośna musi być zespawana z najwyższą starannością. Jeśli nie macie doświadczenia w spawaniu, gorąco polecam poprosić o pomoc kogoś, kto się na tym zna. Słabe spawy to prosta droga do wypadku! Upewnijcie się, że spawy są pełne, głębokie i nie mają pęknięć.

1. Montaż mechanizmu nożycowego: Rozpocznijcie od złożenia ramion mechanizmu nożycowego. W punktach obrotu zamontujcie łożyska lub tuleje, a następnie przełóżcie przez nie solidne śruby (M12 lub M16). Upewnijcie się, że wszystkie elementy swobodnie się obracają, ale nie mają nadmiernych luzów.
2. Montaż ramienia podnoszącego: Jeśli budujecie podnośnik na bazie lewarka, zamocujcie ramię podnoszące do podstawy i platformy. Sprawdźcie, czy lewarek ma odpowiedni zakres ruchu i czy jego mocowanie jest stabilne.
3. Integracja mechanizmu podnoszącego: Niezależnie od wybranego rozwiązania (siłownik hydrauliczny, lewarek, śruba), zamocujcie go w taki sposób, aby działał płynnie i bezpiecznie. Siłownik hydrauliczny wymaga solidnych uchwytów, które przeniosą całe obciążenie.

Platforma pod motocykl to miejsce, gdzie spocznie Wasza maszyna, dlatego musi być nie tylko stabilna, ale i bezpieczna. Wykonajcie ją z grubej blachy (3-4 mm) i wzmocnijcie profilami od spodu. Upewnijcie się, że jest wystarczająco duża, aby motocykl stał na niej pewnie. Brzegi platformy możecie zagiąć lub dospawać ranty, aby zapobiec zsunięciu się motocykla. Ważne jest, aby powierzchnia platformy była równa i pozbawiona ostrych krawędzi.

Krok 4: Bezpieczeństwo przede wszystkim kluczowe elementy

Niezależnie od tego, jak solidny jest Wasz mechanizm podnoszący, zawsze istnieje ryzyko awarii. Dlatego mechaniczna blokada wysokości (zapadki, bolce) jest absolutnie konieczna. Po podniesieniu motocykla na żądaną wysokość, zawsze zabezpieczcie podnośnik, wkładając bolce w odpowiednie otwory lub opuszczając zapadki. To uniezależni Was od ewentualnej awarii hydrauliki czy śruby i zapewni bezpieczeństwo podczas pracy pod motocyklem. Nie lekceważcie tego elementu to Wasze życie i zdrowie!

Montaż kółek z hamulcami to kolejny element, który znacząco zwiększa bezpieczeństwo i funkcjonalność podnośnika. Dzięki nim podnośnik jest mobilny i łatwo go przestawić w garażu. Jednak podczas pracy, gdy motocykl jest podniesiony, kółka muszą być zablokowane. Hamulce zapewnią, że podnośnik nie przesunie się nawet o milimetr, co jest kluczowe dla stabilności i uniknięcia przypadkowego przewrócenia się maszyny.

Aby motocykl był bezpiecznie unieruchomiony na platformie, musicie zaprojektować i zamocować solidne uchwyty. Mogą to być oczka, haki lub specjalne profile, do których będziecie mogli przypiąć motocykl pasami transportowymi. Upewnijcie się, że uchwyty są mocno przyspawane do platformy i ramy, a ich konstrukcja wytrzyma naprężenia pasów. Pamiętajcie, że motocykl powinien być przypięty w czterech punktach, aby zapewnić maksymalną stabilność.

1. Pierwsze uruchomienie bez obciążenia: Zanim postawicie motocykl na podnośniku, przetestujcie go bez obciążenia. Podnieście i opuśćcie platformę kilka razy, sprawdzając płynność działania mechanizmu, stabilność konstrukcji i poprawność działania blokad.
2. Testy z częściowym obciążeniem: Po udanym teście bez obciążenia, postawcie na platformie coś ciężkiego, ale niekoniecznie motocykl (np. worki z piaskiem, ciężkie narzędzia), aby sprawdzić, jak podnośnik zachowuje się pod ciężarem. Stopniowo zwiększajcie obciążenie.
3. Pierwsze podniesienie motocykla: Dopiero gdy macie pewność, że wszystko działa, postawcie motocykl na platformie. Zabezpieczcie go pasami. Podnoście go powoli, obserwując każdy element konstrukcji. Sprawdźcie, czy nie ma żadnych niepokojących odgłosów, luzów czy odkształceń.
4. Zawsze zablokujcie: Po podniesieniu motocykla na żądaną wysokość, natychmiast zastosujcie mechaniczne blokady bezpieczeństwa. Nigdy nie pracujcie pod motocyklem opartym wyłącznie na mechanizmie podnoszącym.

Finalne szlify i eksploatacja jak dbać o swój podnośnik?

Po zakończeniu budowy warto pomyśleć o zabezpieczeniu antykorozyjnym. Najlepszym, choć najdroższym rozwiązaniem, jest malowanie proszkowe. Zapewnia ono trwałą i estetyczną powłokę, która skutecznie chroni stal przed rdzą. Jeśli budżet jest ograniczony, dobrym wyborem będzie zwykła farba antykorozyjna (np. podkładowa i nawierzchniowa). Pamiętajcie o dokładnym odtłuszczeniu i oczyszczeniu powierzchni przed malowaniem, aby farba dobrze przylegała i służyła przez lata.

• Kontrola spawów: Regularnie, co najmniej raz na kilka miesięcy, dokładnie sprawdzajcie wszystkie spawy pod kątem pęknięć, korozji czy innych uszkodzeń.
• Smarowanie punktów obrotu: Wszystkie punkty obrotu (śruby, łożyska, tuleje) powinny być regularnie smarowane smarem grafitowym lub innym smarem do metalu, aby zapewnić płynne działanie i zmniejszyć zużycie.
• Stan mechanizmu podnoszącego: Jeśli używacie siłownika hydraulicznego, sprawdzajcie poziom oleju i szczelność. W przypadku lewarka śrubowego, smarujcie gwint.
• Stan kółek i hamulców: Upewnijcie się, że kółka swobodnie się obracają, a hamulce działają skutecznie.
• Stan platformy i uchwytów: Kontrolujcie, czy platforma nie jest uszkodzona, a uchwyty do pasów są mocno zamocowane.

• Niewystarczająca stabilność: To najczęstszy i najgroźniejszy błąd. Zbyt mała podstawa, cienkie profile lub słabe spawy mogą doprowadzić do przewrócenia się motocykla. Zawsze stawiajcie na solidność i nie oszczędzajcie na materiałach.
• Słabe spawy: Jak już wspomniałem, to podstawa bezpieczeństwa. Jeśli nie macie doświadczenia, poproście o pomoc profesjonalistę.
• Brak blokad bezpieczeństwa: Poleganie wyłącznie na mechanizmie podnoszącym to proszenie się o kłopoty. Mechaniczne blokady są absolutnie niezbędne.
• Niewłaściwy dobór mechanizmu podnoszącego: Użycie zbyt słabego siłownika lub lewarka do ciężkiego motocykla to błąd. Zawsze dobierajcie mechanizm z zapasem udźwigu.
• Brak zabezpieczenia antykorozyjnego: Podnośnik bez odpowiedniego zabezpieczenia szybko zardzewieje, co osłabi jego konstrukcję.
