Jak zrobić podnośnik motocyklowy? DIY krok po kroku i oszczędność!

Marzysz o własnym podnośniku motocyklowym, który ułatwi Ci serwisowanie, czyszczenie i przechowywanie maszyny, ale nie chcesz wydawać fortuny na gotowy sprzęt? Ten artykuł to praktyczny przewodnik dla każdego, kto chce samodzielnie zbudować solidny i bezpieczny podnośnik, oszczędzając pieniądze i czerpiąc satysfakcję z projektu DIY.

Własny podnośnik motocyklowy czy warto podjąć wyzwanie?

Zawsze powtarzam, że nie ma nic bardziej satysfakcjonującego niż praca wykonana własnymi rękami. Budowa własnego podnośnika motocyklowego to nie tylko sposób na znaczne oszczędności, ale także doskonała okazja do rozwijania umiejętności majsterkowania. W moim garażu wiele narzędzi powstało właśnie w ten sposób, a podnośnik to jeden z tych projektów, który naprawdę się opłaca.

Porównanie kosztów: DIY kontra gotowy produkt ze sklepu

Przyjrzyjmy się liczbom. Koszt budowy prostego podnośnika motocyklowego metodą DIY może wahać się od 100 zł do 500 zł, w zależności od tego, czy wykorzystamy materiały z odzysku, czy kupimy nowe profile stalowe i siłownik hydrauliczny. Tymczasem profesjonalny podnośnik ze sklepu to wydatek rzędu 800 zł, a często nawet kilku tysięcy złotych. Różnica jest kolosalna, a funkcjonalność w wielu przypadkach pozostaje porównywalna. To naprawdę mocny argument za DIY.

Jakie korzyści daje posiadanie podnośnika w garażu?

• Ułatwienie serwisowania: Wymiana oleju, smarowanie łańcucha, regulacja zawieszenia czy demontaż kół stają się o wiele prostsze i wygodniejsze, gdy motocykl jest stabilnie uniesiony.
• Precyzyjne czyszczenie: Dostęp do trudno dostępnych miejsc, takich jak spód silnika czy elementy zawieszenia, jest nieporównywalnie lepszy.
• Stabilne przechowywanie: Podnośnik pozwala odciążyć opony i zawieszenie motocykla podczas dłuższego postoju, co przedłuża żywotność tych elementów.
• Dostosowanie do potrzeb: Budując podnośnik samodzielnie, możesz idealnie dopasować jego wymiary i funkcjonalność do swojego motocykla i stylu pracy.
• Satysfakcja: Poczucie, że stworzyłeś coś użytecznego własnymi rękami, jest bezcenne.

Ocena własnych umiejętności: czy to projekt dla Ciebie?

Nie będę ukrywał, że budowa podnośnika wymaga pewnych podstawowych umiejętności. Przyda się umiejętność spawania (lub dostęp do kogoś, kto potrafi spawać), cięcia metalu, wiercenia i precyzyjnego mierzenia. Jeśli masz już doświadczenie z tego typu pracami, to świetnie. Jeśli nie, to może być to doskonała okazja, aby je zdobyć! Pamiętaj jednak, że przy projektach związanych z bezpieczeństwem (a podnośnik do nich należy) precyzja i dbałość o szczegóły są absolutnie kluczowe.

Kluczowe decyzje projektowe, zanim przystąpisz do budowy

Zanim chwycisz za spawarkę, musisz podjąć kilka kluczowych decyzji. Dobry plan to podstawa sukcesu, zwłaszcza gdy chodzi o konstrukcję, która ma unosić Twój cenny motocykl. Warto poświęcić chwilę na przemyślenie wszystkich aspektów.

Podnośnik nożycowy czy platformowy? Wybierz idealny typ dla siebie

Wśród podnośników DIY najczęściej spotykamy konstrukcje nożycowe. Dlaczego? Zapewniają one doskonałą stabilność i równomierne podnoszenie, co jest niezwykle ważne przy ciężkim motocyklu. Podnośniki platformowe, choć wygodne, są zazwyczaj bardziej skomplikowane w budowie i wymagają większych siłowników lub mechanizmów. Moim zdaniem, dla amatora majsterkowicza, konstrukcja nożycowa jest najlepszym punktem wyjścia.

Mechanizm śrubowy (z lewarka trapezowego) vs. hydrauliczny wady i zalety

Wybór mechanizmu podnoszącego to jedna z najważniejszych decyzji. Oto krótkie porównanie:

Osobiście zacząłbym od mechanizmu śrubowego. Jest najbardziej ekonomiczny i najprostszy do zbudowania, a jednocześnie w pełni funkcjonalny. Jeśli później poczujesz potrzebę większego komfortu, zawsze możesz pomyśleć o modyfikacji na hydraulikę.

Jakie wymiary podnośnika będą odpowiednie dla Twojego motocykla?

To jest punkt, w którym musisz wziąć miarkę do ręki! Nie ma uniwersalnych wymiarów, ponieważ chopper wymaga innej platformy niż motocykl sportowy. Zmierz rozstaw kół, szerokość ramy pod silnikiem i ogólne gabaryty swojego motocykla. Pamiętaj, aby platforma była na tyle szeroka i długa, by zapewnić stabilne podparcie. Często pytacie o konkretne wymiary ja zawsze odpowiadam: zmierz swój motocykl! To jedyny sposób, aby podnośnik był idealnie dopasowany.

Planowanie budżetu: lista niezbędnych materiałów i narzędzi

Przygotowanie listy to klucz do sprawnego projektu. Oto ogólne kategorie, które musisz uwzględnić:

Materiały:

• Profile stalowe (np. 40x40x3 mm na ramę główną, cieńsze na elementy nożycowe).
• Gruba sklejka wodoodporna lub solidne deski (na platformę).
• Śruby, nakrętki, podkładki (koniecznie o podwyższonej klasie wytrzymałości, np. 8.8).
• Stary lewarek trapezowy lub siłownik hydrauliczny (np. butelkowy).
• Kątowniki, zawiasy (jeśli potrzebne do specyficznej konstrukcji).
• Farba antykorozyjna, podkład.

Narzędzia:

• Spawarka (migomat lub elektrodowa).
• Szlifierka kątowa (do cięcia profili i szlifowania spawów).
• Wiertarka (stołowa lub ręczna z wiertłami do metalu).
• Miarka, kątownik, poziomica.
• Klucze, imadło, ściski.
• Środki ochrony osobistej (rękawice, okulary, maska spawalnicza).

Projekt ekonomiczny: podnośnik z lewarka trapezowego krok po kroku

Zacznijmy od najpopularniejszego i najbardziej ekonomicznego rozwiązania podnośnika opartego na starym lewarku trapezowym. To świetny projekt na początek, który zapewni Ci solidne narzędzie bez nadwyrężania portfela.

Czego potrzebujesz? Kompletna lista materiałów i narzędzi

Do budowy prostego podnośnika nożycowego z lewarka trapezowego, będziesz potrzebować:

Materiały:

• Profile stalowe 40x40x3 mm (ok. 6-8 metrów, w zależności od wymiarów).
• Gruba sklejka wodoodporna (min. 18-20 mm) lub solidne deski (na platformę, wymiary dostosowane do motocykla).
• Śruby M10 lub M12 klasy 8.8 z nakrętkami samokontrującymi (na punkty obrotu i mocowania).
• Stary, sprawny lewarek trapezowy (samochodowy).
• Kawałki blachy stalowej (np. 3-5 mm grubości) na wzmocnienia i mocowania.
• Farba antykorozyjna i podkład.

Narzędzia:

• Spawarka (migomat jest najwygodniejszy).
• Szlifierka kątowa z tarczami do cięcia i szlifowania metalu.
• Wiertarka stołowa (zalecana dla precyzyjnych otworów) lub mocna wiertarka ręczna.
• Miarka stalowa, kątownik, marker.
• Imadło, ściski stolarskie.
• Zestaw kluczy.
• Ochrona osobista: rękawice spawalnicze, maska spawalnicza, okulary ochronne, ochrona słuchu.

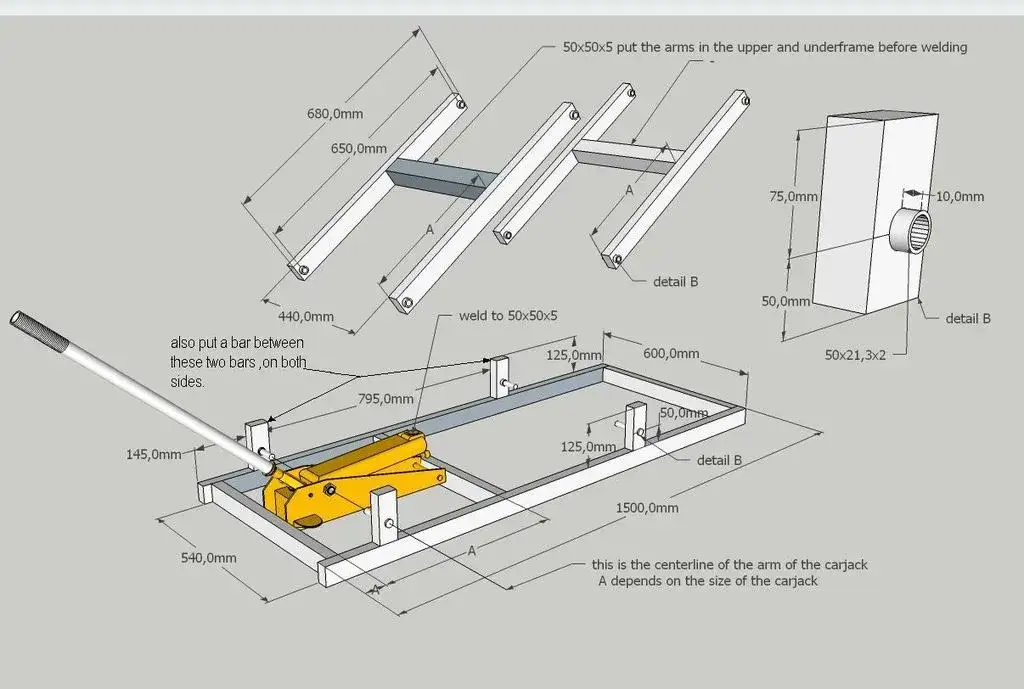

Schemat konstrukcji i wymiary: jak to wszystko połączyć?

Podnośnik nożycowy działa na zasadzie krzyżujących się ramion, które podnoszą platformę. Lewarek trapezowy jest umieszczony centralnie i odpowiada za rozsuwanie lub zsuwanie tych ramion. W internecie znajdziesz mnóstwo schematów i inspiracji warto poszukać takiego, który najlepiej pasuje do Twoich umiejętności i dostępnych materiałów. Kluczowe jest zachowanie symetrii i precyzyjnych kątów, aby podnośnik działał płynnie i stabilnie. Ja zawsze zaczynam od narysowania prostego szkicu z wymiarami, to pomaga uniknąć błędów.

Cięcie i spawanie ramy nośnej fundament Twojego podnośnika

To etap, na którym budujemy szkielet podnośnika. Pamiętaj, że rama musi być solidna i stabilna, ponieważ to ona będzie przenosić cały ciężar motocykla.

1. Przygotowanie profili: Zmierz i dokładnie zaznacz miejsca cięcia na profilach stalowych. Użyj szlifierki kątowej z tarczą do cięcia metalu. Pamiętaj o bezpieczeństwie stabilnie zamocuj profile w imadle.
2. Spawanie podstawy: Zespawaj ze sobą cztery profile, tworząc prostokątną lub kwadratową podstawę. Upewnij się, że kąty są proste (użyj kątownika) i że konstrukcja jest płaska.
3. Ramiona nożycowe: Przygotuj cztery profile na ramiona nożycowe. Ich długość będzie zależała od pożądanej wysokości podnoszenia. Na końcach ramion wywierć otwory na śruby, które będą pełnić rolę osi obrotu.
4. Montaż ramion: Zespawaj ramiona nożycowe w pary, tworząc dwa "X". Pamiętaj, że muszą się one swobodnie obracać.
5. Wzmocnienia: Dodaj wzmocnienia w newralgicznych punktach ramy i ramion nożycowych, aby zwiększyć ich sztywność i wytrzymałość. Solidne spawy to podstawa! Nie oszczędzaj na nich.

Montaż mechanizmu podnoszącego z lewarka samochodowego

Lewarek trapezowy to serce Twojego podnośnika. Musimy go odpowiednio zaadaptować.

1. Demontaż lewarka: Rozbierz lewarek trapezowy, usuwając górną i dolną stopkę. Będziesz potrzebować samego mechanizmu śrubowego z ramionami.
2. Mocowanie do podstawy: Przygotuj solidne mocowanie dla dolnej części lewarka do ramy podstawy podnośnika. Może to być spawana poprzeczka lub specjalne uchwyty.
3. Mocowanie do platformy: Analogicznie, górna część mechanizmu lewarka musi być solidnie przymocowana do dolnej części platformy pod motocykl.
4. Punkty obrotu: Upewnij się, że lewarek jest zamocowany w taki sposób, aby mógł swobodnie rozsuwać i zsuwać ramiona nożycowe. Czasem konieczne jest dodanie małych kółek lub ślizgów na jednym z końców ramion, aby zapewnić płynny ruch.
5. Testowanie: Po zamontowaniu mechanizmu, przetestuj go na sucho. Sprawdź, czy podnosi się i opuszcza płynnie, bez zacięć.

Przygotowanie platformy pod motocykl: drewno czy metal?

Wybór materiału na platformę zależy od Twoich preferencji i dostępności. Gruba sklejka wodoodporna (18-20 mm) lub solidne deski to popularny wybór ze względu na łatwość obróbki i niską wagę. Drewno dobrze amortyzuje drgania i nie rysuje ramy motocykla. Jeśli jednak zależy Ci na maksymalnej trwałości i odporności na uszkodzenia, możesz użyć grubej blachy stalowej (np. 3-5 mm), którą następnie pokryjesz gumową matą antypoślizgową. Pamiętaj, aby platforma była odpowiednio wzmocniona od spodu, zwłaszcza jeśli będzie podnosić ciężki motocykl.

Finalne szlify i malowanie zabezpieczenie konstrukcji

Ostatnie etapy budowy to dbałość o detale i zabezpieczenie podnośnika. Po zespawaniu wszystkich elementów dokładnie oszlifuj spawy, aby usunąć ostre krawędzie i zapewnić estetyczny wygląd. Następnie odtłuść całą konstrukcję i nałóż podkład antykorozyjny, a po jego wyschnięciu dwie warstwy farby. To nie tylko poprawi wygląd, ale przede wszystkim ochroni metal przed rdzą i zapewni dłuższą żywotność Twojemu podnośnikowi.

Projekt dla wymagających: wygodny podnośnik hydrauliczny

Jeśli masz już doświadczenie w majsterkowaniu i szukasz większego komfortu użytkowania, podnośnik hydrauliczny to kolejny poziom. Jest nieco bardziej skomplikowany, ale oferuje niezrównaną wygodę podnoszenia.

Dobór siłownika hydraulicznego: na co zwrócić uwagę?

Wybór odpowiedniego siłownika to klucz do sukcesu. Ja zawsze zwracam uwagę na kilka parametrów:

• Udźwig: Musi być odpowiednio większy niż waga Twojego motocykla. Lepiej mieć zapas.
• Skok: Określa maksymalną wysokość podnoszenia. Zmierz, jak wysoko chcesz unosić motocykl.
• Typ: Najczęściej używane są siłowniki butelkowe (tzw. "żaby") lub proste siłowniki hydrauliczne. Te pierwsze są łatwiejsze do zaadaptowania.
• Jakość: Inwestuj w siłownik dobrej jakości, aby uniknąć problemów z wyciekami i awariami.

Adaptacja konstrukcji nożycowej pod mechanizm hydrauliczny

Konstrukcja nożycowa jest doskonałą bazą również dla mechanizmu hydraulicznego. Zamiast lewarka trapezowego, siłownik hydrauliczny będzie umieszczony w podobnym miejscu, odpowiadając za rozsuwanie ramion. Ważne jest, aby punkty mocowania siłownika były odpowiednio wzmocnione, a cała konstrukcja była zaprojektowana tak, aby siłownik działał pod optymalnym kątem. Czasem trzeba nieco zmodyfikować długość ramion lub dodać dodatkowe poprzeczki, aby zapewnić stabilne podparcie dla siłownika.

Jak bezpiecznie zamontować siłownik i układ hydrauliczny?

Bezpieczeństwo jest tu priorytetem, ponieważ siłownik generuje duże siły.

1. Mocowanie siłownika: Przygotuj solidne uchwyty lub gniazda, które będą stabilnie trzymać siłownik. Muszą być one przyspawane do ramy podstawy i do jednego z ramion nożycowych (lub do specjalnej poprzeczki).
2. Prawidłowe ustawienie: Upewnij się, że siłownik jest zamontowany w osi, aby nie działały na niego siły boczne, które mogłyby go uszkodzić lub spowodować niestabilność.
3. Testowanie na sucho: Przed podniesieniem motocykla, kilkukrotnie podnieś i opuść pusty podnośnik. Sprawdź, czy siłownik działa płynnie, czy nie ma wycieków i czy wszystkie połączenia są stabilne.
4. Dodatkowe zabezpieczenia: Warto rozważyć zastosowanie zaworu zwrotnego lub innego mechanizmu, który zapobiegnie nagłemu opuszczeniu podnośnika w przypadku awarii siłownika.

Testowanie i regulacja: pierwsze podniesienie motocykla

Niezależnie od wybranej konstrukcji, testowanie to absolutna konieczność. Ja zawsze zaczynam od podniesienia czegoś lżejszego niż motocykl na przykład worka cementu czy ciężkiej skrzynki. Obserwuj, jak zachowuje się podnośnik: czy podnosi się równomiernie, czy nie ma luzów, czy nic nie skrzypi ani nie trzeszczy. Dopiero gdy masz pewność, że konstrukcja jest stabilna, możesz spróbować podnieść motocykl. Rób to powoli, obserwując każdy ruch i upewniając się, że motocykl jest prawidłowo wyważony na platformie. To moment, w którym sprawdzasz całe swoje dzieło.

Bezpieczeństwo przede wszystkim: kluczowe zasady użytkowania i konstrukcji

Nie mogę tego wystarczająco podkreślić: bezpieczeństwo jest najważniejsze. Podnośnik motocyklowy to narzędzie, które unosi ciężką maszynę. Każdy błąd konstrukcyjny lub nieprawidłowe użytkowanie może prowadzić do poważnych wypadków. Zawsze stawiaj bezpieczeństwo na pierwszym miejscu.

Najczęstsze błędy konstrukcyjne i jak ich uniknąć

• Słabe spawy: Niedostateczne spawy to najczęstsza przyczyna awarii. Upewnij się, że spawy są pełne, głębokie i wykonane przez osobę z odpowiednimi umiejętnościami. Jeśli nie jesteś pewien swoich umiejętności, poproś o pomoc doświadczonego spawacza.
• Zbyt cienkie materiały: Używanie zbyt cienkich profili stalowych lub blachy może prowadzić do ugięcia lub pęknięcia pod obciążeniem. Zawsze stosuj materiały o odpowiedniej grubości (np. profile 40x40x3 mm).
• Brak stabilności podstawy: Podstawa podnośnika musi być szeroka i sztywna, aby zapobiec jego przewróceniu.
• Niewystarczające mocowanie mechanizmu: Mechanizm podnoszący musi być solidnie przymocowany do ramy i platformy, aby nie doszło do jego przemieszczenia.
• Brak blokad bezpieczeństwa: To krytyczny błąd! Podnośnik musi mieć mechanizm blokujący, który zabezpieczy go w pozycji uniesionej.

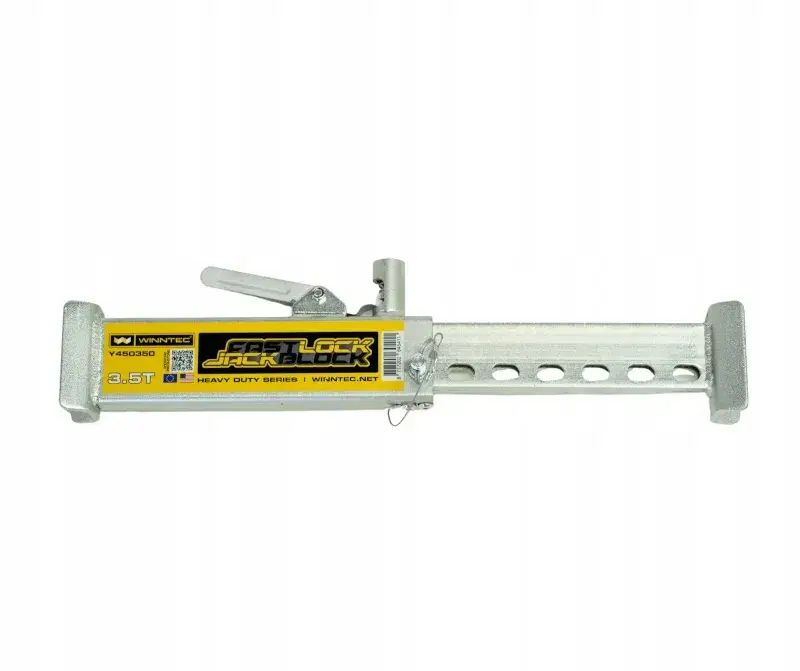

Stworzenie blokady bezpieczeństwa: jak zabezpieczyć podniesiony motocykl?

To jest absolutnie obowiązkowy element każdego podnośnika DIY. Nigdy, przenigdy nie pracuj pod motocyklem uniesionym wyłącznie na mechanizmie podnoszącym! Musisz zastosować fizyczną blokadę, która uniemożliwi przypadkowe opuszczenie. Najprostszym rozwiązaniem są bolce blokujące, które wkłada się w otwory w ramionach nożycowych, gdy podnośnik jest w pozycji uniesionej. Upewnij się, że bolce są wykonane z mocnej stali i mają odpowiednią średnicę. To prosta rzecz, która może uratować życie lub uchronić motocykl przed zniszczeniem.

Stabilność to podstawa: jak prawidłowo ustawić i używać podnośnika?

• Równa i twarda powierzchnia: Zawsze używaj podnośnika na stabilnej, równej i twardej powierzchni (np. betonowa posadzka w garażu). Unikaj miękkiego gruntu, nierówności czy asfaltu, który może się odkształcać.
• Centrowanie motocykla: Upewnij się, że motocykl jest prawidłowo wycentrowany na platformie podnośnika. Środek ciężkości motocykla powinien znajdować się nad środkiem platformy.
• Zabezpieczenie motocykla: Po uniesieniu motocykla, zawsze zabezpiecz go pasami mocującymi do ramy podnośnika. To zapobiegnie jego przewróceniu się w przypadku przypadkowego potrącenia.
• Powolne podnoszenie i opuszczanie: Wykonuj te czynności powoli i ostrożnie, obserwując, jak zachowuje się motocykl i podnośnik.

Kontrola techniczna Twojego podnośnika co i jak często sprawdzać?

Podnośnik, jak każde narzędzie, wymaga regularnej kontroli. Ja zalecam przegląd przed każdym większym użyciem, a co najmniej raz na kilka miesięcy. Sprawdzaj:

• Spawy: Szukaj pęknięć, korozji lub innych uszkodzeń.
• Śruby i nakrętki: Upewnij się, że wszystkie są dokręcone i nie ma luzów.
• Mechanizm podnoszący: W przypadku lewarka trapezowego sprawdź stan gwintu i smarowanie. W przypadku siłownika hydraulicznego poziom oleju i brak wycieków.
• Oznaki zużycia: Szukaj wszelkich deformacji, zgięć czy nadmiernego zużycia materiałów.

Pamiętaj, że lepiej zapobiegać niż leczyć regularna kontrola zapewni Ci spokój ducha i bezpieczeństwo.

Satysfakcja z własnoręcznie wykonanej pracy i dalsze inspiracje

Po zakończeniu projektu poczujesz ogromną satysfakcję. Stworzyłeś coś użytecznego, oszczędziłeś pieniądze i zdobyłeś nowe umiejętności. To jest właśnie to, co kocham w majsterkowaniu!

Jak Twój nowy podnośnik ułatwi serwisowanie motocykla?

Twój własnoręcznie wykonany podnośnik zrewolucjonizuje prace w garażu. Wymiana kół, regulacja zawieszenia, czyszczenie trudno dostępnych miejsc czy zimowe przechowywanie motocykla staną się o wiele prostsze, szybsze i przyjemniejsze. Zyskasz pełniejszy dostęp do maszyny i będziesz mógł pracować w bardziej komfortowej pozycji, co przełoży się na jakość i efektywność Twoich działań serwisowych.

Przeczytaj również: Interkom motocyklowy: Co musisz wiedzieć, zanim kupisz? Wybierz mądrze!

Inspiracje i możliwe modyfikacje Twojego projektu na przyszłość

Budowa podnośnika to często dopiero początek. Po zbudowaniu podstawowej wersji, możesz pomyśleć o modyfikacjach:

• Dodanie kółek: Ułatwi to przemieszczanie podnośnika po garażu. Pamiętaj jednak, aby miały blokady.
• Półki na narzędzia: Małe półki lub uchwyty na klucze czy śruby mogą być bardzo praktyczne.
• Malowanie i personalizacja: Nadaj podnośnikowi swój własny styl, malując go na ulubiony kolor.
• Dostosowanie do innych motocykli: Jeśli masz kilka maszyn, możesz pomyśleć o wymiennych platformach lub adapterach.
• Ulepszenie mechanizmu: Jeśli zacząłeś od lewarka trapezowego, w przyszłości możesz go zastąpić siłownikiem hydraulicznym, aby zwiększyć komfort użytkowania.
