Podłączenie radia samochodowego może wydawać się skomplikowanym zadaniem, ale z odpowiednim schematem i wiedzą o identyfikacji kabli, jest to w zasięgu każdego majsterkowicza. Ten praktyczny przewodnik krok po kroku pokaże Ci, jak bezpiecznie i efektywnie zainstalować radio, co jest kluczowe nie tylko dla optymalnej jakości dźwięku, ale także dla stabilnego działania całej instalacji elektrycznej w Twoim pojeździe.

Z mojego doświadczenia wiem, że prawidłowe podłączenie radia samochodowego to absolutna podstawa, jeśli chcemy cieszyć się nie tylko optymalną jakością dźwięku, ale także stabilnym działaniem całego systemu audio i bezpieczeństwem elektrycznym pojazdu. Niedokładne połączenia mogą prowadzić do frustrujących problemów, a nawet do poważniejszych uszkodzeń.

Za deską rozdzielczą Twojego samochodu kryje się cała sieć przewodów, które są niezbędne do funkcjonowania radia. Mamy tu kable zasilające, które dostarczają prąd do urządzenia, kable głośnikowe, przesyłające sygnał audio do poszczególnych głośników, a także kable sterujące, odpowiedzialne za takie funkcje jak automatyczne włączanie anteny czy podświetlenie panelu. Zrozumienie ich funkcji to pierwszy krok do sukcesu.

Niestety, amatorskie błędy podczas podłączania radia mogą mieć szereg nieprzyjemnych konsekwencji. Często spotykam się z przypadkami spalenia bezpiecznika, co jest najłagodniejszym scenariuszem. Gorzej, gdy dochodzi do uszkodzenia delikatnej elektroniki samochodu, co może pociągnąć za sobą znacznie większe koszty. Inne typowe problemy to rozładowywanie akumulatora na postoju, brak pamięci stacji radiowych po wyłączeniu zapłonu czy irytujące zakłócenia dźwięku, takie jak trzaski czy buczenie. Wszystkie te kłopoty zazwyczaj wynikają z niewłaściwego podłączenia kabli.

Aby sprawnie i bezpiecznie podłączyć radio, potrzebujesz kilku podstawowych narzędzi. Oto lista, którą zawsze mam pod ręką:

• Klucze do demontażu radia (wyjmaki): Często są specyficzne dla danej marki samochodu lub modelu radia. Umożliwiają bezpieczne wyjęcie starego urządzenia bez uszkadzania deski rozdzielczej.
• Śrubokręty (krzyżakowy, płaski): Niezbędne do odkręcania paneli, ramek czy mocowań.
• Szczypce do ściągania izolacji i zaciskania złączek: Precyzyjne narzędzie, które pozwoli na sprawne przygotowanie przewodów i wykonanie solidnych połączeń.
• Multimetr: To mój absolutny must-have, zwłaszcza gdy pracuję z niestandardową instalacją. Służy do identyfikacji funkcji poszczególnych kabli w instalacji samochodowej (np. stałe +12V, +12V po stacyjce, masa). Dzięki niemu unikam zgadywania i potencjalnych błędów.
• Taśma izolacyjna lub koszulki termokurczliwe: Niezbędne do zabezpieczania i izolowania połączeń, co jest kluczowe dla bezpieczeństwa i trwałości instalacji.
• Opcjonalnie: lutownica z cyną: Jeśli zależy Ci na najtrwalszych i najbardziej niezawodnych połączeniach, lutowanie jest najlepszym wyborem.

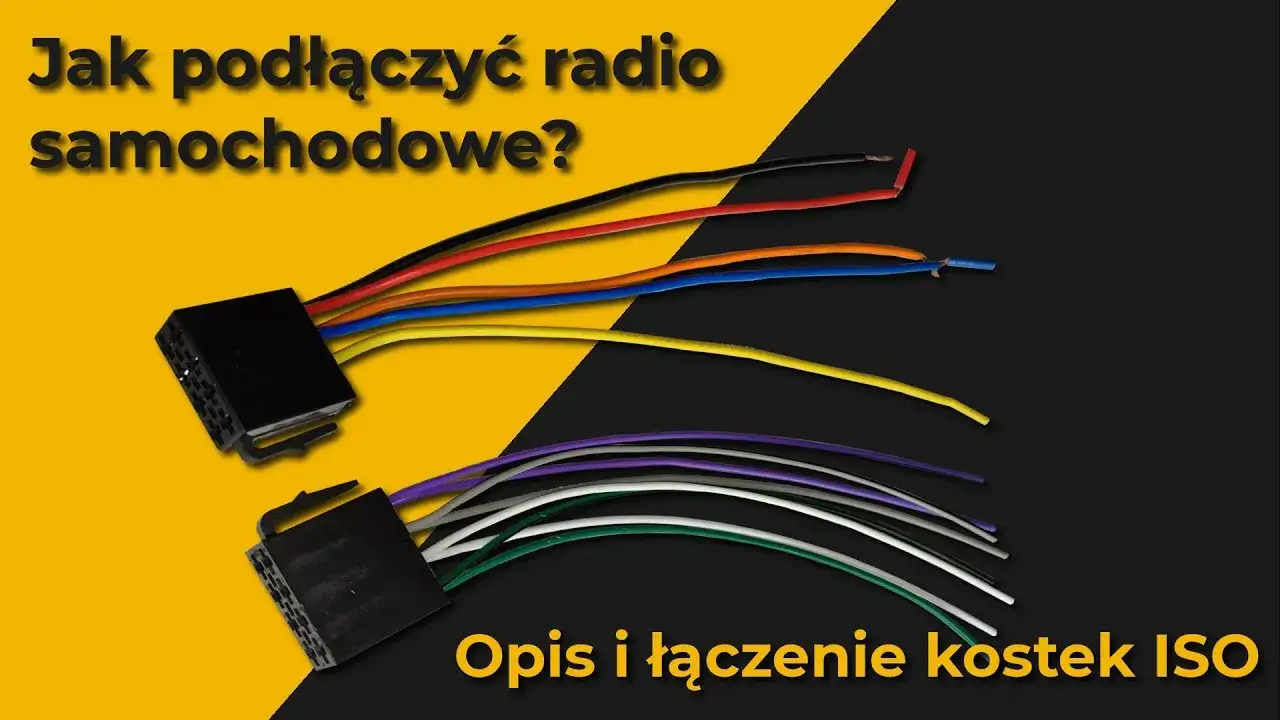

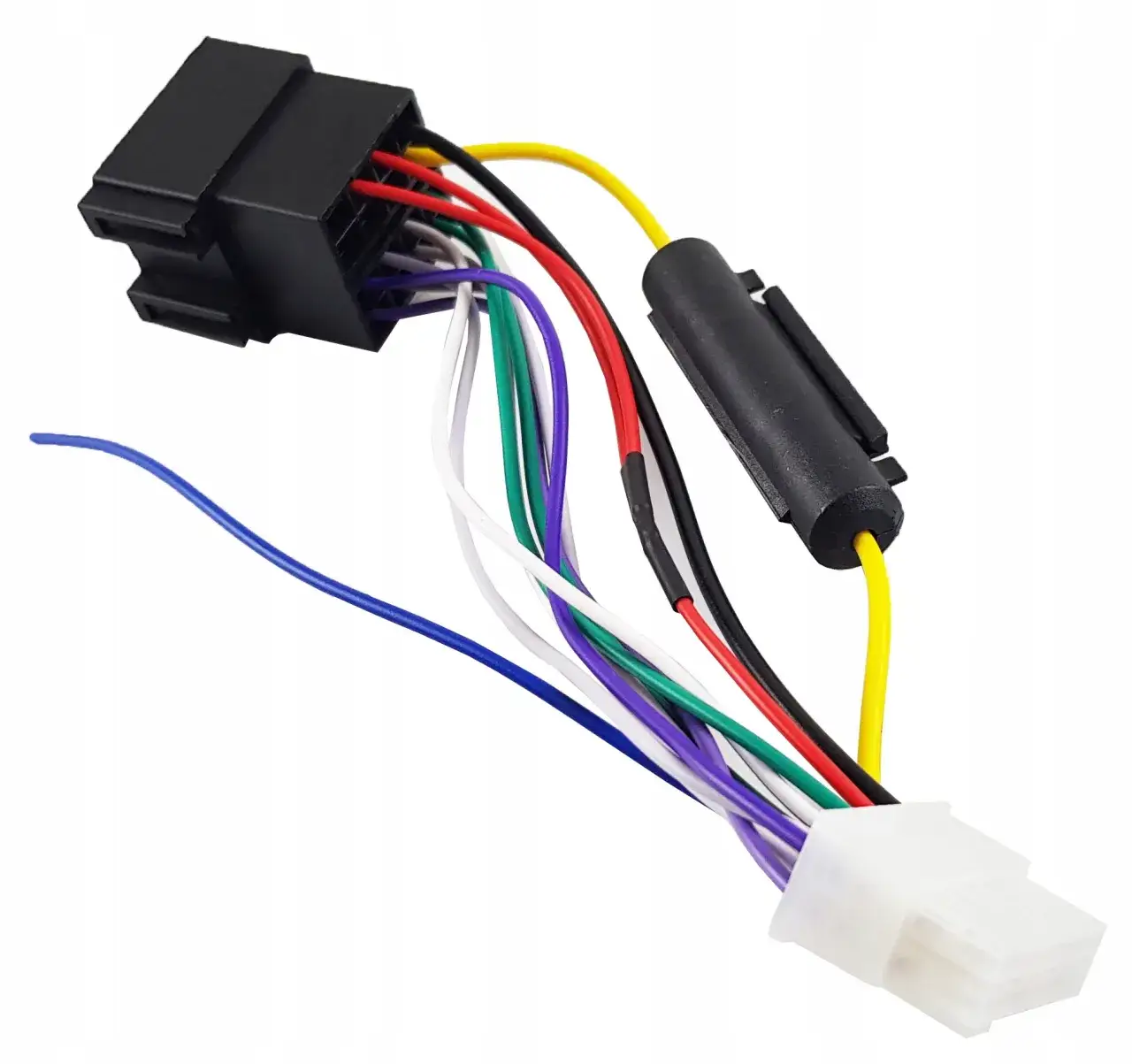

Kiedy mówimy o podłączaniu radia, nie sposób pominąć kostki ISO. To uniwersalne złącze, które stało się standardem w większości samochodów i radioodtwarzaczy na rynku europejskim. Składa się ono z dwóch głównych części: jednej odpowiedzialnej za zasilanie i sterowanie, a drugiej za podłączenie głośników. Jeśli Twój samochód i nowe radio są wyposażone w takie kostki, podłączenie jest dziecinnie proste wystarczy je połączyć. Jednak w starszych pojazdach, lub gdy fabryczna instalacja została zmodyfikowana, możesz potrzebować specjalnych adapterów lub złączek, aby dopasować kable do standardu ISO.

Standardowa kostka ISO serce instalacji radiowej

Zrozumienie kostki ISO to klucz do bezproblemowego montażu radia. Jak już wspomniałem, składa się ona z dwóch oddzielnych wtyczek, zazwyczaj oznaczonych kolorami: czarnej (zasilającej) i brązowej (głośnikowej). Przyjrzyjmy się im bliżej.

Część zasilająca (czarna kostka)

Ta część dostarcza radiu niezbędny prąd i sygnały sterujące. Pamiętaj, że kolory kabli są standardowe, ale zawsze warto to zweryfikować.

• Pin 4 (zazwyczaj żółty kabel): To stałe zasilanie +12V. Jest odpowiedzialny za podtrzymanie pamięci radia dzięki niemu urządzenie pamięta ustawienia stacji, godzinę czy preferencje dźwięku po wyłączeniu zapłonu. Musi być podłączony do źródła stałego napięcia, które jest dostępne w samochodzie nawet po wyjęciu kluczyka.
• Pin 7 (zazwyczaj czerwony kabel): To zasilanie +12V "po stacyjce" (ACC). Ten kabel odpowiada za włączanie i wyłączanie radia wraz z przekręceniem kluczyka w stacyjce. Radio powinno działać tylko wtedy, gdy zapłon jest włączony lub w pozycji akcesoriów.
• Pin 8 (zazwyczaj czarny kabel): To masa (GND). Jest to ujemny biegun zasilania. Powinien być podłączony do karoserii pojazdu (punktu uziemienia) lub bezpośrednio do ujemnej klemy akumulatora, aby zapewnić stabilne działanie i uniknąć zakłóceń.
• Pin 5 (zazwyczaj niebieski kabel): To sterowanie anteną elektryczną lub wzmacniaczem (REM). Podaje napięcie +12V tylko wtedy, gdy radio jest włączone. Służy do aktywacji elektrycznej anteny samochodowej lub zewnętrznego wzmacniacza audio.
• Inne piny mogą odpowiadać za podświetlenie (często pomarańczowy kabel, który podaje +12V po włączeniu świateł), wyciszenie telefonu (MUTE) czy diagnostykę (np. linia K w autach grupy VAG, o której powiem więcej później).

Część głośnikowa (brązowa kostka)

Ta kostka jest odpowiedzialna za przesyłanie sygnału audio do poszczególnych głośników w samochodzie. Kluczowe jest zachowanie prawidłowej polaryzacji (+/-) dla każdego głośnika, aby uzyskać najlepszą jakość dźwięku.

• Biały i biało-czarny: Głośnik przedni lewy (+/-).
• Szary i szaro-czarny: Głośnik przedni prawy (+/-).
• Zielony i zielono-czarny: Głośnik tylny lewy (+/-).
• Fioletowy i fioletowo-czarny: Głośnik tylny prawy (+/-).

Żółty kabel (Pin 4) pamięć ustawień

Czerwony kabel (Pin 7) zasilanie po stacyjce

Czerwony kabel, czyli Pin 7, odpowiada za zasilanie +12V "po stacyjce" (ACC). Oznacza to, że prąd pojawia się na nim tylko wtedy, gdy przekręcisz kluczyk w stacyjce do pozycji zapłonu lub akcesoriów. Jego główną rolą jest automatyczne włączanie i wyłączanie radia wraz z uruchomieniem lub zgaszeniem silnika. Prawidłowe podłączenie tego kabla zapobiega rozładowywaniu akumulatora, gdy samochód stoi, ponieważ radio jest zasilane tylko wtedy, gdy jest to potrzebne.

Czarny kabel (Pin 8) masa (GND)

Czarny kabel, podłączony do Pinu 8, to masa (GND), czyli ujemny biegun zasilania. Jest to absolutnie fundamentalne połączenie dla prawidłowego i stabilnego działania radia. Najlepiej podłączyć go do solidnego punktu uziemienia na karoserii pojazdu lub bezpośrednio do ujemnej klemy akumulatora. Dobre połączenie masy jest kluczowe dla uniknięcia zakłóceń w dźwięku i zapewnienia stabilnego zasilania całego urządzenia.

Niebieski i pomarańczowy kabel sterowanie i podświetlenie

Niebieski kabel (Pin 5) służy do sterowania anteną elektryczną lub wzmacniaczem. Podaje on napięcie +12V tylko wtedy, gdy radio jest włączone. Dzięki temu antena wysuwa się automatycznie, a wzmacniacz aktywuje się wraz z uruchomieniem radia. Pomarańczowy kabel (często oznaczony jako ILLUMINATION) odpowiada za podświetlenie panelu radia. Zazwyczaj podaje napięcie +12V, gdy włączone są światła pozycyjne lub mijania w samochodzie, co pozwala na automatyczne dostosowanie jasności podświetlenia radia do warunków zewnętrznych.

Kable głośnikowe jak podłączyć, by dźwięk był czysty?

Prawidłowe podłączenie kabli głośnikowych to podstawa dobrej jakości dźwięku. Każdy głośnik ma dwa przewody jeden plusowy (+) i jeden minusowy (-). Ważne jest, aby zachować polaryzację i podłączyć je zgodnie ze standardowymi kolorami:

• Głośnik przedni lewy: Biały (+) i biało-czarny (-).
• Głośnik przedni prawy: Szary (+) i szaro-czarny (-).
• Głośnik tylny lewy: Zielony (+) i zielono-czarny (-).
• Głośnik tylny prawy: Fioletowy (+) i fioletowo-czarny (-).

Niezachowanie polaryzacji może skutkować słabszym basem i ogólnym pogorszeniem sceny dźwiękowej, dlatego zawsze zwracam na to szczególną uwagę.

Podłączanie radia krok po kroku od demontażu do pierwszego dźwięku

Teraz, gdy znamy już teorię, przejdźmy do praktyki. Oto sprawdzona przeze mnie instrukcja, jak bezpiecznie i efektywnie podłączyć radio samochodowe.

1. Demontaż starego radia

1. Odłącz akumulator: Zawsze zaczynam od odłączenia ujemnej klemy akumulatora. To absolutna podstawa bezpieczeństwa, która zapobiega zwarciom i uszkodzeniom.
2. Użyj wyjmaków: W zależności od modelu radia, użyj odpowiednich kluczy (wyjmaków). Wsuń je w szczeliny po bokach radia, aż usłyszysz kliknięcie. Delikatnie pociągnij radio do siebie.
3. Odłącz kable: Po wysunięciu radia odłącz wszystkie kable antenowy, kostki ISO (zasilającą i głośnikową) oraz ewentualne inne przewody (np. USB, AUX).
4. Ostrożność to podstawa: Podczas demontażu zachowaj ostrożność, aby nie porysować deski rozdzielczej ani nie uszkodzić delikatnych zaczepów.

2. Co zrobić, gdy brakuje kostki ISO? Identyfikacja kabli

W starszych autach lub gdy fabryczna kostka została odcięta, musimy działać nieco inaczej. To moment, w którym multimetr staje się Twoim najlepszym przyjacielem.

1. Zdobądź schemat: Jeśli to możliwe, znajdź schemat elektryczny swojego modelu samochodu. To znacznie ułatwi identyfikację kabli.
2. Podłącz akumulator (tymczasowo): Na czas identyfikacji kabli musisz tymczasowo podłączyć akumulator. Pamiętaj o ostrożności!
3. Użyj multimetru:
   • Ustaw multimetr na pomiar napięcia stałego (DCV).
   • Jeden przewód multimetru (zazwyczaj czarny) podłącz do masy (np. do karoserii samochodu).
   • Drugim przewodem (czerwonym) dotykaj kolejno kabli w instalacji samochodowej:
     • Szukaj kabla, na którym jest stałe +12V, niezależnie od pozycji kluczyka to będzie kabel pamięci (żółty).
     • Szukaj kabla, na którym pojawia się +12V po przekręceniu kluczyka w stacyjce to będzie kabel zasilania po stacyjce (czerwony).
     • Kabel, na którym multimetr pokaże 0V względem plusa akumulatora, a +12V względem plusa, to masa (czarny).
     • Włącz radio (jeśli już podłączyłeś zasilanie i masę), a następnie szukaj kabla, na którym pojawia się +12V tylko po włączeniu radia to będzie sterowanie anteną/wzmacniaczem (niebieski).
4. Zidentyfikuj kable głośnikowe: Możesz to zrobić, podłączając do każdego głośnika baterię 1.5V głośnik powinien wydać delikatny trzask. Następnie zidentyfikuj, które kable idą do którego głośnika i oznacz je.
5. Oznacz kable: Po zidentyfikowaniu każdego kabla, oznacz go taśmą izolacyjną z opisem. To zapobiegnie pomyłkom.

3. Łączenie przewodów precyzja to podstawa

Niezależnie od tego, czy używasz kostki ISO, czy łączysz kable "na sztywno", precyzja jest kluczowa.

1. Dopasuj kolory: Jeśli masz kostkę ISO, po prostu połącz ją z kostką radia, dopasowując kolory.
2. Użyj odpowiednich złączek: W przypadku braku kostki ISO, do łączenia przewodów użyj złączek zaciskanych (np. typu WAGO, szybkozłączki) lub zdecyduj się na lutowanie. Lutowanie zapewnia najtrwalsze i najbardziej niezawodne połączenie, które ja osobiście preferuję.
3. Starannie izoluj: Każde połączenie musi być starannie zaizolowane. Użyj taśmy izolacyjnej dobrej jakości lub, co jest jeszcze lepsze, koszulek termokurczliwych. To zapobiega zwarciom i chroni przed wilgocią.
4. Upewnij się, że połączenia są solidne: Delikatnie pociągnij za każdy kabel, aby upewnić się, że połączenie jest mocne i nie rozłączy się w trakcie jazdy.

4. Wstępny test radia „na krótko”

Zanim schowasz radio do deski rozdzielczej, zawsze wykonuję wstępny test. To oszczędza mi mnóstwo czasu i nerwów.

1. Podłącz zasilanie i masę: Upewnij się, że kable żółty, czerwony i czarny są prawidłowo podłączone.
2. Sprawdź pamięć: Włącz radio, ustaw kilka stacji radiowych, a następnie wyłącz zapłon i odczekaj chwilę. Ponownie włącz zapłon i sprawdź, czy radio pamięta ustawienia. Jeśli nie, prawdopodobnie masz problem z zamianą kabli żółtego i czerwonego (o czym za chwilę).
3. Sprawdź dźwięk: Podłącz jeden lub dwa głośniki i sprawdź, czy dźwięk jest czysty i bez zakłóceń.
4. Sprawdź funkcje dodatkowe: Jeśli radio ma sterowanie anteną elektryczną lub wzmacniaczem, sprawdź, czy działają prawidłowo.

5. Finalny montaż i ukrycie okablowania

1. Uporządkuj kable: Po pomyślnym teście, starannie ułóż wszystkie kable za radiem. Upewnij się, że nie są one zagięte, ściśnięte ani nie blokują mechanizmu radia.
2. Zabezpiecz kable: Możesz spiąć je opaskami zaciskowymi, aby uniknąć ich luzowania się i hałasowania podczas jazdy.
3. Wsuń radio: Delikatnie wsuń radio w otwór montażowy, aż zatrzaśnie się na swoim miejscu.
4. Zamontuj ramkę i panel: Zamontuj ramkę ozdobną i panel radia, upewniając się, że wszystko jest estetycznie i solidnie zamocowane.

Najczęstsze problemy po podłączeniu radia i jak je rozwiązać

Radio nie pamięta stacji ani ustawień

To jeden z najczęstszych problemów, z którymi się spotykam. Jeśli Twoje radio "zapomina" stacje radiowe, godzinę i inne ustawienia za każdym razem, gdy wyłączasz zapłon, niemal na pewno przyczyną jest zamiana kabli żółtego (pamięć) i czerwonego (zasilanie po stacyjce). W wielu niefabrycznych radiach i niektórych instalacjach samochodowych te kable trzeba ze sobą skrzyżować. Producenci często przewidują taką sytuację i wyposażają kostki w możliwość łatwej zamiany tych dwóch przewodów poszukaj małych złączek na kablach wychodzących z kostki radia, które pozwalają na ich przełączenie.

Radio nie włącza się lub gaśnie podczas jazdy

Jeśli radio milczy lub nagle przestaje działać, sprawdź te punkty:

• Bezpiecznik radia: Sprawdź bezpiecznik, który znajduje się z tyłu samego radia. Często jest to mały bezpiecznik w plastikowej obudowie. Sprawdź również bezpiecznik w skrzynce bezpieczników pojazdu, który odpowiada za zasilanie radia.
• Podłączenie masy (czarny kabel): Upewnij się, że czarny kabel masy jest solidnie podłączony do karoserii lub ujemnej klemy akumulatora. Słabe połączenie masy może powodować niestabilną pracę radia.
• Kable zasilające (czerwony i żółty): Sprawdź, czy oba kable zasilające (czerwony i żółty) są prawidłowo podłączone i czy dochodzi do nich napięcie. Użyj multimetru, aby sprawdzić, czy na żółtym kablu jest stałe +12V, a na czerwonym +12V po przekręceniu kluczyka.

Trzaski, buczenie lub zakłócenia w głośnikach

Zakłócenia dźwięku są niezwykle irytujące. Oto najczęstsze przyczyny:

• Źle zaizolowane przewody: Sprawdź wszystkie połączenia. Jeśli izolacja jest uszkodzona, kable mogą stykać się ze sobą lub z masą, powodując trzaski.
• Uszkodzone kable głośnikowe: Przetarte lub uszkodzone kable głośnikowe mogą być źródłem zakłóceń. Sprawdź ich ciągłość i izolację.
• Problemy z masą: Słabe połączenie masy (czarny kabel) może prowadzić do pętli masowych i buczenia. Upewnij się, że masa jest solidna i nie ma na niej korozji.
• Kable biegnące zbyt blisko siebie: Kable zasilające i sygnałowe (głośnikowe) powinny być prowadzone oddzielnie, aby uniknąć wzajemnych zakłóceń.

Radio rozładowuje akumulator na postoju

Jeśli po nocy z rozładowanym akumulatorem odkrywasz, że winne jest radio, problemem jest zazwyczaj błędne podłączenie czerwonego kabla (ACC). Zamiast do zasilania po stacyjce, został on podłączony do stałego plusa, razem z żółtym kablem. W efekcie radio nigdy się nie wyłącza całkowicie, pobierając prąd w trybie czuwania i powoli drenując akumulator. Rozwiązaniem jest prawidłowe podłączenie czerwonego kabla do źródła zasilania, które jest aktywne tylko po przekręceniu kluczyka.

Specyficzne przypadki i niestandardowe rozwiązania

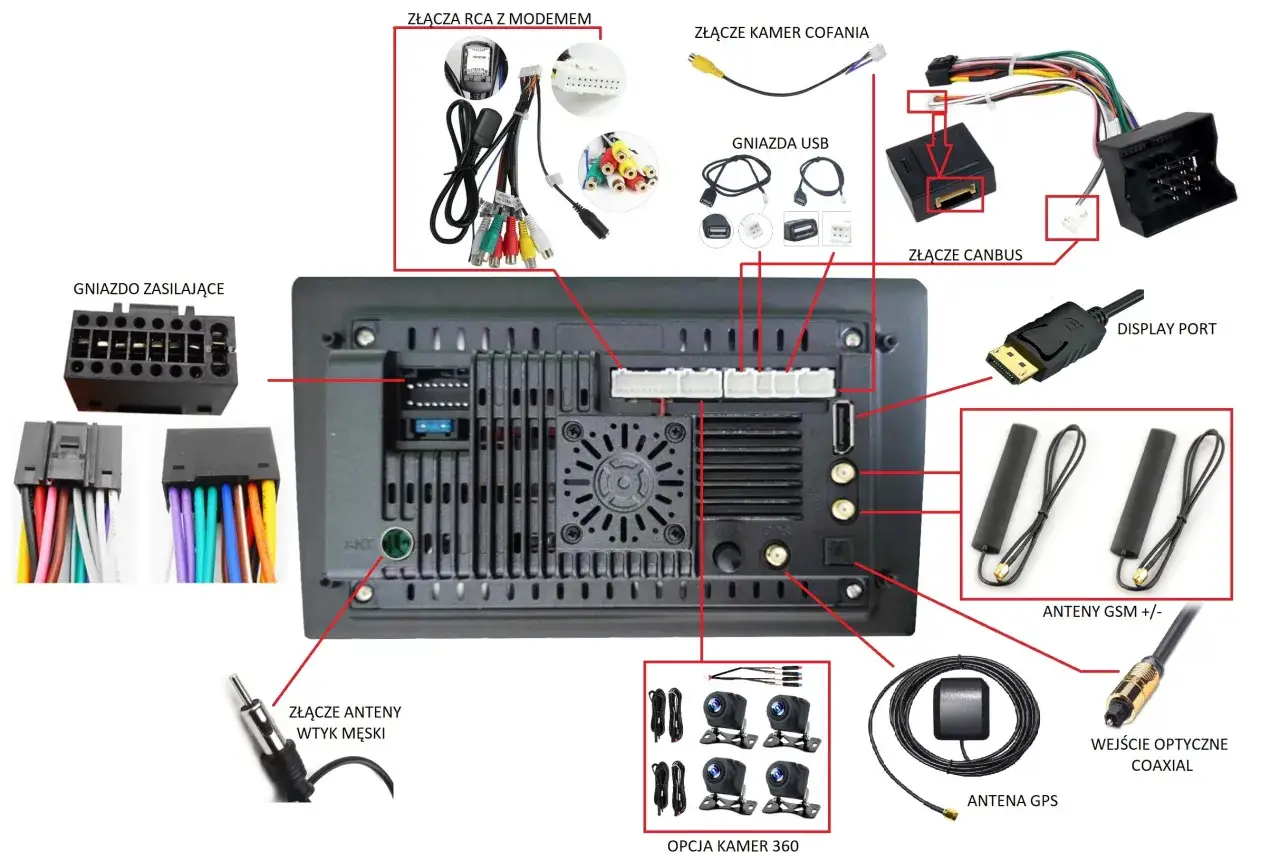

Podłączanie stacji multimedialnych 2-DIN z Androidem

W ostatnich latach na polskim rynku bardzo popularne stały się niefabryczne stacje multimedialne 2-DIN z systemem Android, często importowane z Chin. Ich podłączenie bywa bardziej skomplikowane niż w przypadku standardowego radia. Oprócz podstawowych kabli zasilających i głośnikowych, często posiadają dodatkowe przewody do kamery cofania, anteny GPS, modułów Wi-Fi czy zewnętrznych mikrofonów. Może być również potrzebny dodatkowy moduł do sterowania z kierownicy (tzw. interfejs CAN-BUS), aby zachować funkcjonalność przycisków na kierownicy. Czasem konieczne są też specjalne adaptery do anten radiowych (np. zasilane).

Pułapka K-Line w autach grupy VAG

Właściciele aut z grupy VAG (Volkswagen, Audi, Skoda, Seat) muszą być szczególnie ostrożni. W wielu modelach na Pinie 3 kostki zasilającej znajduje się linia diagnostyczna K-Line. Podłączenie jej do niefabrycznego radioodtwarzacza może powodować problemy z diagnostyką pojazdu na przykład komputer diagnostyczny nie będzie mógł połączyć się z niektórymi modułami. Dlatego w przypadku montażu niefabrycznego radia, zawsze zalecam odizolowanie tego pinu lub upewnienie się, że nowe radio nie wykorzystuje go w żaden sposób.

Przeczytaj również: Podatek PCC po zakupie auta: Ile, kiedy, jak zapłacić? Uniknij kar!

Jak podłączyć radio „na sztywno” w starszych autach?

W starszych samochodach, które nie posiadają standardu ISO lub mają odciętą fabryczną kostkę, często musimy podłączyć radio "na sztywno", czyli bezpośrednio do instalacji. To wymaga precyzji i wiedzy. Jak już wcześniej wspomniałem, kluczowa jest identyfikacja funkcji każdego kabla za pomocą multimetru oraz, jeśli to możliwe, schematu elektrycznego pojazdu. Następnie przewody od radia łączy się z odpowiednimi kablami w samochodzie. Zawsze polecam użycie złączek zaciskanych lub, co jest jeszcze lepsze, lutowanie, a następnie staranne zaizolowanie każdego połączenia koszulkami termokurczliwymi. To gwarantuje trwałość i bezpieczeństwo instalacji.
