Jak podłączyć kamerę samochodową? Tryb parkingowy krok po kroku

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak samodzielnie podłączyć kamerę samochodową. Poznaj różne metody instalacji, od najprostszych po te umożliwiające tryb parkingowy, i zyskaj pewność, że Twoje nagrania będą zawsze bezpieczne i gotowe do użycia.

Zacznijmy od podstaw: Dlaczego sposób podłączenia kamery jest tak ważny? Czym różni się proste podpięcie od instalacji z trybem parkingowym?

Sposób podłączenia kamery samochodowej ma kluczowe znaczenie dla jej funkcjonalności i komfortu użytkowania. Najprostsze podłączenie, na przykład do gniazda zapalniczki, sprawia, że kamera włącza się i wyłącza razem z zapłonem. Jest to wygodne, ale ogranicza możliwości urządzenia. Jeśli jednak zależy Ci na tym, aby kamera monitorowała otoczenie pojazdu również podczas postoju, niezbędna jest bardziej zaawansowana instalacja, która zapewni jej stałe zasilanie. Mówimy wtedy o trybie parkingowym, który aktywuje się, gdy samochód jest wyłączony, rejestrując zdarzenia takie jak uderzenia czy ruch wokół pojazdu. To właśnie stałe zasilanie, najczęściej realizowane przez podłączenie do skrzynki bezpieczników lub portu OBD2, odróżnia podstawową funkcjonalność od pełnego pakietu bezpieczeństwa, jaki oferują nowoczesne wideorejestratory.

Jakie narzędzia przygotować przed rozpoczęciem pracy?

Zanim zabierzesz się do pracy, warto zgromadzić kilka podstawowych narzędzi, które znacząco ułatwią i przyspieszą montaż, a także pomogą uniknąć uszkodzeń. Oto co polecam mieć pod ręką:

• Łopatka do tapicerki (plastikowa): Niezastąpiona do delikatnego odchylania elementów wnętrza samochodu, takich jak uszczelki drzwi, listwy czy podsufitka. Dzięki niej estetycznie ukryjesz kable, nie rysując ani nie uszkadzając plastików.
• Próbnik napięcia lub multimetr: Absolutny must-have, jeśli planujesz podłączenie do skrzynki bezpieczników. Pozwoli Ci bezpiecznie zidentyfikować obwody ze stałym zasilaniem (BAT+) oraz te, które aktywują się po przekręceniu kluczyka (ACC).
• Trytytki (opaski zaciskowe): Przydadzą się do uporządkowania i zabezpieczenia luźnych kabli, aby nie wisiały i nie przeszkadzały w codziennym użytkowaniu pojazdu.
• Śrubokręty (płaski i krzyżakowy): Mogą być potrzebne do demontażu niektórych elementów tapicerki lub osłon.
• Latarka czołowa: Niezwykle pomocna w trudno dostępnych i słabo oświetlonych miejscach, np. pod deską rozdzielczą.

Bezpieczeństwo przede wszystkim: O czym pamiętać, pracując z elektryką w aucie?

Praca z instalacją elektryczną samochodu zawsze wymaga ostrożności. Zanim zaczniesz, upewnij się, że masz wyłączony zapłon. W przypadku bardziej zaawansowanych instalacji, takich jak podłączenie do skrzynki bezpieczników, zawsze zalecam odłączenie ujemnej klemy akumulatora. To minimalizuje ryzyko zwarcia i uszkodzenia elektroniki pojazdu. Zawsze sprawdzaj instrukcję obsługi swojego samochodu oraz kamery znajdziesz tam cenne wskazówki dotyczące bezpiecznych punktów podłączenia i specyfiki Twojego modelu. Unikaj pracy w pośpiechu i zawsze upewnij się, że wszystkie połączenia są solidne i zaizolowane. Pamiętaj, że bezpieczeństwo jest najważniejsze, a chwila nieuwagi może kosztować znacznie więcej niż czas poświęcony na dokładne przygotowanie.

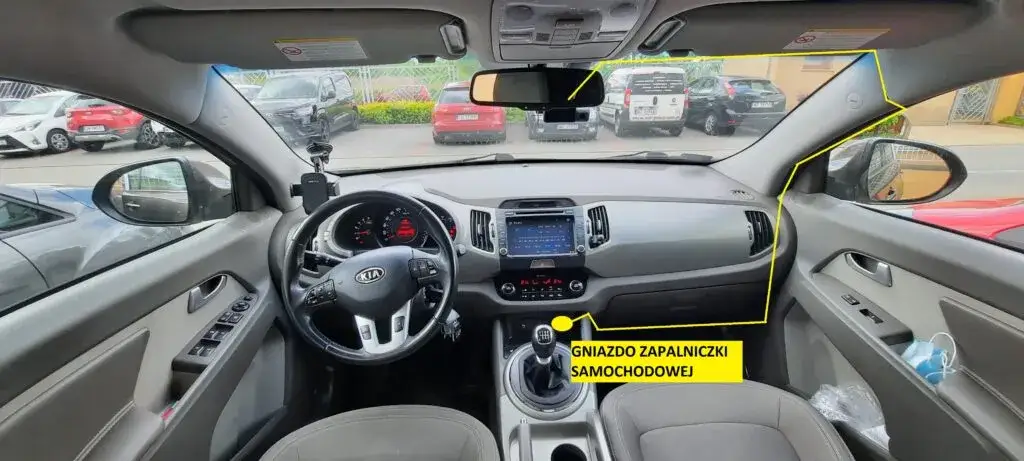

Metoda 1: Najszybszy montaż zasilanie z gniazda zapalniczki

Krok 1: Wybór idealnego miejsca na kamerę

Wybór odpowiedniego miejsca na kamerę jest kluczowy zarówno dla jakości nagrań, jak i dla bezpieczeństwa jazdy. Zgodnie z polskim prawem, kamera nie może ograniczać pola widzenia kierowcy. Z mojego doświadczenia wynika, że najlepszym miejscem jest obszar za lusterkiem wstecznym, wysoko na przedniej szybie. Tam kamera jest dyskretna, nie przeszkadza w prowadzeniu pojazdu i ma szeroki kąt widzenia na drogę. Upewnij się, że obiektyw ma niczym niezakłócony widok, a wycieraczki obejmują obszar, który nagrywa kamera, aby zapewnić czysty obraz nawet w deszczu. Po znalezieniu idealnego miejsca, dokładnie oczyść szybę, a następnie przyklej kamerę, mocno dociskając uchwyt.

Krok 2: Jak estetycznie poprowadzić i ukryć kabel?

Estetyczne poprowadzenie kabla to często pomijany, ale bardzo ważny aspekt instalacji. Widoczne, zwisające kable nie tylko szpecą wnętrze, ale mogą też rozpraszać kierowcę. Oto jak to zrobić krok po kroku:

1. Od kamery do podsufitki: Delikatnie wciśnij kabel zasilający w szczelinę między górną krawędzią szyby a podsufitką. Pomóż sobie łopatką do tapicerki, aby precyzyjnie go ukryć.
2. Wzdłuż słupka A: Kontynuuj prowadzenie kabla wzdłuż krawędzi słupka A (tego, który biegnie od szyby do deski rozdzielczej). Możesz delikatnie odchylić uszczelkę drzwi, aby schować pod nią kabel. W niektórych samochodach można zdjąć osłonę słupka A, ale wymaga to większej ostrożności.
3. Pod deską rozdzielczą/schowkiem pasażera: Po dotarciu do dolnej części słupka A, poprowadź kabel pod deską rozdzielczą lub za schowkiem pasażera. Często wystarczy delikatnie wcisnąć go w szczeliny.
4. Do gniazda zapalniczki: Ostatni odcinek kabla poprowadź tak, aby dotarł do gniazda zapalniczki. Staraj się, aby był jak najmniej widoczny. Jeśli masz nadmiar kabla, zwiń go i zabezpiecz trytytką, chowając w niewidocznym miejscu, np. za schowkiem.

Plusy i minusy tego rozwiązania

Podłączenie kamery do gniazda zapalniczki to najprostsza opcja, ale ma swoje ograniczenia. Zawsze warto rozważyć za i przeciw:

Metoda 2: Profesjonalny montaż z trybem parkingowym podłączenie do skrzynki bezpieczników

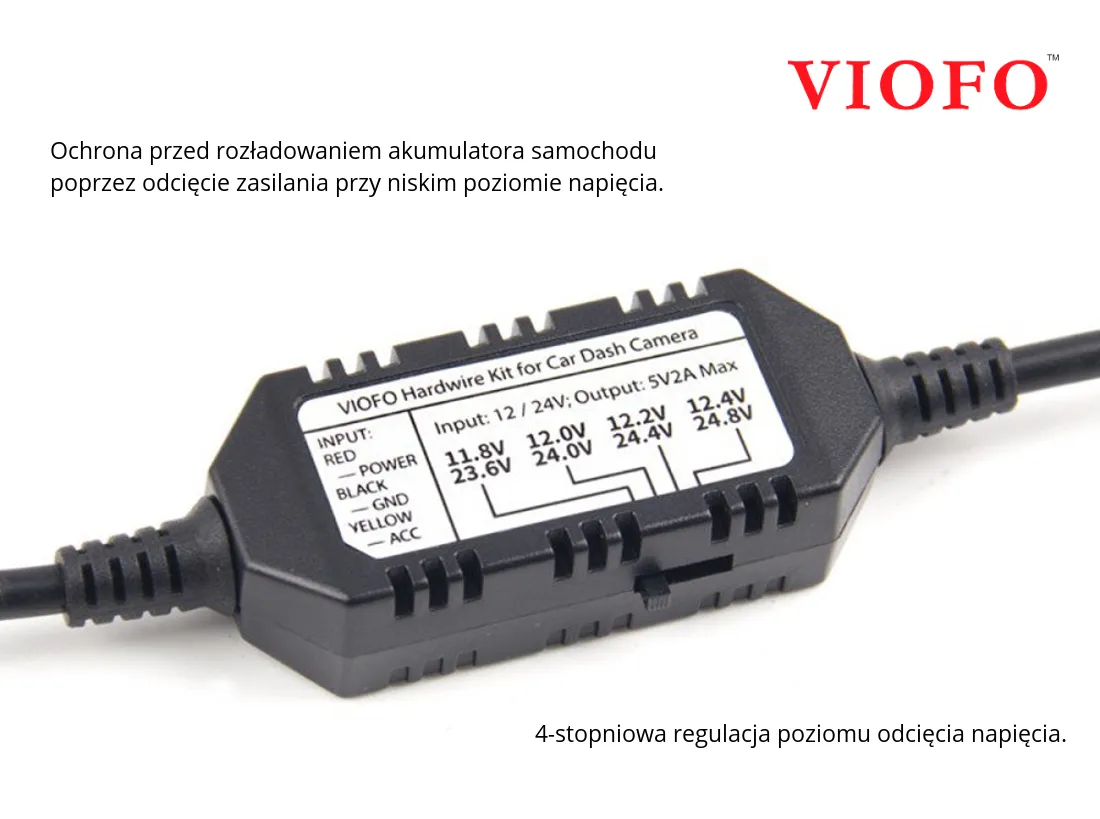

Co to jest adapter zasilania ACC i dlaczego go potrzebujesz?

Jeśli zależy Ci na trybie parkingowym i estetycznym ukryciu kabli, adapter zasilania ACC (często nazywany "bypass'em" lub "bajpasem bezpiecznika") jest Twoim najlepszym przyjacielem. To małe urządzenie, które podłącza się bezpośrednio do skrzynki bezpieczników w samochodzie. Posiada zazwyczaj trzy przewody: ACC (zasilanie po stacyjce), BAT+ (stałe zasilanie) oraz GND (masa). Przewód ACC odpowiada za uruchamianie kamery wraz z zapłonem, natomiast BAT+ dostarcza stałe zasilanie, które jest absolutnie kluczowe dla działania trybu parkingowego, gdy silnik jest wyłączony. Bez tego adaptera, tryb parkingowy nie będzie mógł działać, ponieważ kamera nie będzie miała skąd czerpać energii.

Krok 1: Lokalizacja skrzynki bezpieczników w Twoim samochodzie

Zanim zaczniesz szukać odpowiednich bezpieczników, musisz najpierw zlokalizować samą skrzynkę. Jej umiejscowienie różni się w zależności od marki i modelu samochodu. Najczęściej znajdziesz ją pod deską rozdzielczą (po stronie kierowcy lub pasażera), w komorze silnika lub w bagażniku. Zawsze zacznij od sprawdzenia instrukcji obsługi swojego pojazdu tam znajdziesz dokładną mapę i opis bezpieczników, co znacznie ułatwi Ci pracę. Gdy już ją znajdziesz, otwórz pokrywę i przygotuj się do identyfikacji obwodów.

Krok 2: Jak używać próbnika napięcia, by znaleźć właściwe bezpieczniki?

To jest kluczowy moment dla prawidłowego działania trybu parkingowego. Potrzebujesz obwodów ze stałym zasilaniem (BAT+) i zasilaniem po stacyjce (ACC). Oto jak ich szukać z próbnikem napięcia:

1. Podłącz masę próbnika: Podłącz krokodylek próbnika napięcia do metalowego elementu karoserii, który stanowi masę (GND).
2. Szukaj BAT+ (stałe zasilanie): Przy wyłączonym zapłonie, dotykaj końcówką próbnika metalowych pinów bezpieczników. Szukaj takiego, przy którym próbnik zaświeci się (lub multimetr pokaże napięcie 12V). To jest obwód ze stałym zasilaniem. Zaznacz go sobie.
3. Szukaj ACC (zasilanie po stacyjce): Teraz włącz zapłon (niekoniecznie uruchamiaj silnik). Powtórz proces, szukając bezpiecznika, który zaświeci się dopiero po włączeniu zapłonu i zgaśnie po jego wyłączeniu. To jest obwód ACC. Zaznacz go.
4. Wybór bezpieczników: Wybierz bezpieczniki o niskim natężeniu (np. 5A, 10A) i te, które nie odpowiadają za kluczowe systemy bezpieczeństwa (np. poduszki powietrzne, ABS). Idealne są obwody od radia, wycieraczek, gniazda zapalniczki (jeśli nie jest używane) lub oświetlenia wnętrza.

Krok 3: Bezpieczne wpięcie adaptera zasilania

Gdy już zidentyfikowałeś odpowiednie bezpieczniki, czas na wpięcie adaptera. Pamiętaj o odłączeniu akumulatora, jeśli tego jeszcze nie zrobiłeś!

1. Wyjmij bezpiecznik: Ostrożnie wyjmij wybrany bezpiecznik (np. od BAT+) z jego gniazda.
2. Włóż adapter: Włóż adapter zasilania (tzw. "piggyback" lub "add-a-circuit") w puste gniazdo.
3. Włóż bezpieczniki do adaptera: Do adaptera włożysz dwa bezpieczniki: oryginalny bezpiecznik z obwodu oraz nowy, mniejszy bezpiecznik (zazwyczaj 2A lub 3A), który będzie chronił kamerę. Upewnij się, że włożysz je we właściwe miejsca, zgodnie z instrukcją adaptera.
4. Powtórz dla drugiego obwodu: Wykonaj te same kroki dla obwodu ACC (zasilanie po stacyjce).
5. Sprawdź połączenia: Upewnij się, że wszystkie wtyczki są solidnie osadzone i nie ma luzów.

Krok 4: Podłączenie masy (GND)

Ostatnim elementem podłączenia zasilania jest przewód masy (GND). Jest on zazwyczaj zakończony oczkiem, które należy przykręcić do metalowego elementu karoserii pojazdu. Poszukaj jakiejś śruby lub nakrętki pod deską rozdzielczą, która jest dobrze spasowana z metalową konstrukcją samochodu. Upewnij się, że powierzchnia styku jest czysta i wolna od farby czy rdzy, aby zapewnić dobry kontakt elektryczny. Dobre połączenie masy jest kluczowe dla stabilnej pracy kamery i uniknięcia zakłóceń.

Jak uniknąć rozładowania akumulatora?

To jest jeden z najczęstszych obaw związanych z trybem parkingowym. Nowoczesne adaptery zasilania, zarówno te do skrzynki bezpieczników, jak i do portu OBD2, posiadają wbudowane zabezpieczenie przed rozładowaniem akumulatora. Działa to w ten sposób, że adapter monitoruje napięcie akumulatora i automatycznie odcina zasilanie kamery, gdy napięcie spadnie poniżej określonego poziomu (np. 11.8V lub 12.0V, w zależności od ustawień). Dzięki temu masz pewność, że nawet po długim postoju z aktywnym trybem parkingowym, Twój samochód bez problemu odpali. Zawsze sprawdź w specyfikacji adaptera, czy posiada tę funkcję i jakie są jej progi odcięcia.

Metoda 3: Nowoczesna i bezinwazyjna alternatywa zasilanie z portu OBD2

Czym jest port OBD2 i jakie daje możliwości?

Port OBD2 (On-Board Diagnostics II) to standardowe złącze diagnostyczne, które znajdziesz w większości samochodów wyprodukowanych po 1996 roku (w Europie po 2001 roku dla benzyny i 2004 dla diesla). Służy głównie do diagnostyki silnika i innych systemów pojazdu. Co jednak najważniejsze z naszego punktu widzenia, port OBD2 dostarcza stałe zasilanie, co czyni go idealnym, bezinwazyjnym źródłem prądu dla wideorejestratora, zwłaszcza jeśli chcemy korzystać z trybu parkingowego.

Jak działa dedykowany adapter zasilania OBD2 do wideorejestratorów?

Dedykowany adapter zasilania OBD2 to prawdziwa rewolucja w prostocie montażu. Wystarczy podłączyć go do portu diagnostycznego, a on sam zajmie się resztą. Taki adapter inteligentnie wykrywa stan pojazdu, zapewniając stałe zasilanie dla trybu parkingowego, gdy samochód jest wyłączony, i przełączając się na zasilanie po stacyjce, gdy silnik pracuje. Co więcej, podobnie jak w przypadku adapterów ACC, większość adapterów OBD2 posiada wbudowane zabezpieczenie przed rozładowaniem akumulatora. Odcina on zasilanie wideorejestratora, gdy napięcie akumulatora spadnie do bezpiecznego poziomu, chroniąc go przed całkowitym rozładowaniem. To sprawia, że jest to niezwykle wygodna i bezpieczna alternatywa dla bardziej skomplikowanego podłączania do skrzynki bezpieczników.

Montaż w 3 minuty: Podłącz i zapomnij

To nie jest przesada! Montaż adaptera OBD2 jest naprawdę banalnie prosty. Po zlokalizowaniu portu OBD2 (najczęściej znajduje się pod deską rozdzielczą, w okolicach kolumny kierownicy), wystarczy wpiąć w niego adapter. Następnie pozostaje tylko poprowadzić kabel zasilający od adaptera do kamery, estetycznie ukrywając go wzdłuż słupka A i podsufitki, podobnie jak w metodzie z gniazdem zapalniczki. Całość zajmuje dosłownie kilka minut i nie wymaga żadnej ingerencji w instalację elektryczną pojazdu. Podłączasz i możesz zapomnieć o problemach z zasilaniem.

Kiedy warto dopłacić do rozwiązania z gniazdem OBD2?

Rozwiązanie z portem OBD2, choć bywa nieco droższe, jest moim zdaniem warte swojej ceny w kilku sytuacjach:

• Dla osób szukających maksymalnej prostoty montażu, bez konieczności grzebania w bezpiecznikach.
• Dla tych, którzy cenią sobie bezinwazyjność i nie chcą ingerować w fabryczną instalację elektryczną samochodu.
• Gdy priorytetem jest estetyka i całkowite ukrycie kabli, wraz z niezawodnym trybem parkingowym.
• Dla użytkowników, którzy chcą mieć pewność, że ich akumulator jest bezpieczny dzięki wbudowanemu zabezpieczeniu.
• Jeśli często zmieniasz samochody lub chcesz mieć możliwość łatwego przełożenia kamery.

Najczęstsze błędy i problemy podczas instalacji jak ich unikać?

Kamera nie uruchamia się po przekręceniu kluczyka

To frustrujące, gdy po całej pracy kamera milczy. Oto lista kontrolna, która pomoże Ci zdiagnozować problem:

1. Sprawdź połączenia kabli: Upewnij się, że wszystkie wtyczki są solidnie wpięte zarówno w kamerze, jak i w źródle zasilania (gniazdo zapalniczki, adapter ACC/OBD2).
2. Stan bezpieczników: Jeśli używasz adaptera ACC, sprawdź bezpieczniki w adapterze oraz oryginalne bezpieczniki w skrzynce. Czasem jeden z nich może się przepalić.
3. Prawidłowość podłączenia do źródła zasilania: Upewnij się, że adapter ACC jest podłączony do właściwych obwodów (ACC i BAT+). Jeśli używasz gniazda zapalniczki, sprawdź, czy w ogóle działa (możesz podłączyć ładowarkę telefonu).
4. Kabel zasilający: Czasem problemem jest uszkodzony kabel zasilający. Spróbuj podłączyć inny kabel, jeśli masz taką możliwość.

Tryb parkingowy nie działa lub rozładowuje akumulator

Problemy z trybem parkingowym są zazwyczaj związane z zasilaniem lub konfiguracją. Oto co warto sprawdzić:

1. Weryfikacja podłączenia stałego zasilania (BAT+): Upewnij się, że przewód BAT+ z adaptera ACC jest prawidłowo podłączony do obwodu ze stałym zasilaniem. Bez tego tryb parkingowy nie będzie działał.
2. Ustawienia adaptera zasilania: Sprawdź, czy adapter ACC/OBD2 ma ustawiony odpowiedni poziom odcięcia napięcia (zabezpieczenie przed rozładowaniem akumulatora). Jeśli próg jest zbyt wysoki, kamera może wyłączać się zbyt szybko.
3. Konfiguracja trybu parkingowego w kamerze: Wejdź w ustawienia kamery i upewnij się, że tryb parkingowy jest włączony i prawidłowo skonfigurowany (np. czułość G-sensora, wykrywanie ruchu).
4. Stan akumulatora pojazdu: Jeśli akumulator jest stary lub słaby, nawet prawidłowo podłączony tryb parkingowy może go szybko rozładować. Warto sprawdzić jego kondycję.

Problem z "pętlą masową" i zakłóceniami w obrazie

Pętla masowa to częsty problem, objawiający się zakłóceniami na nagraniu (np. migotaniem, szumami, poziomymi paskami), zwłaszcza gdy silnik pracuje. Wynika to z różnic potencjałów masy w różnych punktach instalacji elektrycznej samochodu. Aby temu zaradzić, przede wszystkim sprawdź punkt podłączenia masy (GND) upewnij się, że jest czysty i zapewnia solidny kontakt z karoserią. Czasem pomaga podłączenie masy w innym miejscu. W skrajnych przypadkach można zastosować filtr ferrytowy na kablu zasilającym kamery, który pomaga tłumić zakłócenia elektromagnetyczne.

Uszkodzenie tapicerki podczas ukrywania kabli

Podczas ukrywania kabli łatwo o uszkodzenie delikatnych elementów wnętrza, zwłaszcza jeśli używasz niewłaściwych narzędzi. Zawsze używaj dedykowanej, plastikowej łopatki do tapicerki. Jest ona zaprojektowana tak, aby delikatnie odchylać listwy i uszczelki bez pozostawiania śladów. Nigdy nie używaj metalowych narzędzi, śrubokrętów ani zbyt dużej siły. Postępuj ostrożnie i powoli, a jeśli jakiś element stawia opór, poszukaj w instrukcji samochodu informacji o jego demontażu. Lepiej poświęcić więcej czasu na delikatne działanie niż później żałować zarysowań czy pęknięć.

Finalne szlify: Jak zakończyć instalację i przetestować kamerę?

Konfiguracja ustawień wideorejestratora po pierwszym uruchomieniu

Po udanej instalacji, czas na konfigurację kamery. To równie ważny etap, co samo podłączenie. Oto podstawowe ustawienia, które powinieneś sprawdzić:

• Data i godzina: Ustaw prawidłową datę i godzinę, aby nagrania miały wiarygodne znaczniki czasowe.
• Rozdzielczość nagrywania: Wybierz najwyższą dostępną rozdzielczość (np. Full HD, 2K, 4K), aby zapewnić najlepszą jakość obrazu.
• Długość pętli: Zazwyczaj jest to 1, 3 lub 5 minut. Po zapełnieniu karty pamięci, kamera będzie nadpisywać najstarsze pliki, więc ustawienie pętli jest kluczowe.
• Czułość G-sensora: G-sensor wykrywa wstrząsy i blokuje nagrania przed nadpisaniem. Ustaw go na średnią czułość, aby uniknąć blokowania plików przy każdym większym wyboju.
• Ustawienia trybu parkingowego: Jeśli go używasz, skonfiguruj jego parametry np. czułość wykrywania ruchu lub wstrząsu, tryb nagrywania (poklatkowy, po zdarzeniu).

Testowanie trybu parkingowego i funkcji G-sensora

Po skonfigurowaniu kamery, koniecznie przetestuj jej kluczowe funkcje. Aby sprawdzić tryb parkingowy, wyłącz silnik i zamknij samochód. Następnie symuluj wstrząs pojazdu, lekko nim potrząsając lub uderzając w oponę. Kamera powinna się aktywować i nagrać krótki film, który zostanie zabezpieczony. Sprawdź również, czy funkcja wykrywania ruchu działa poprawnie, przechodząc przed samochodem. Po powrocie do auta, przejrzyj nagrania z trybu parkingowego, aby upewnić się, że wszystko działa zgodnie z oczekiwaniami. Testowanie G-sensora możesz przeprowadzić, delikatnie uderzając w karoserię pojazdu kamera powinna zareagować i zablokować plik.

Przeczytaj również: Dlaczego klakson nie działa? Diagnostyka i naprawa krok po kroku

Ostateczne uporządkowanie kabli dla estetycznego wyglądu wnętrza

Na koniec, gdy wszystko działa, poświęć chwilę na ostateczne uporządkowanie kabli. Użyj opasek zaciskowych (trytytek) lub specjalnych klipsów do kabli, aby zabezpieczyć wszelkie luźne fragmenty. Upewnij się, że kable nie wiszą, nie przeszkadzają w prowadzeniu pojazdu ani nie blokują żadnych ruchomych elementów (np. schowka, regulacji fotela). Estetycznie ukryte okablowanie nie tylko poprawia wygląd wnętrza, ale także zwiększa bezpieczeństwo, eliminując ryzyko zaplątania się w kable. Pamiętaj, że schludna instalacja to wizytówka profesjonalnego montażu.
