W każdym samochodzie, niezależnie od rocznika czy marki, "masa" jest absolutnie kluczowa dla prawidłowego działania całej instalacji elektrycznej. To nic innego jak wspólny punkt odniesienia dla wszystkich obwodów elektrycznych, pełniący funkcję ujemnego bieguna. Kiedy elektryka w aucie zaczyna szwankować od problemów z rozruchem po migotanie świateł często winowajcą jest właśnie słabe połączenie masowe. W tym artykule pokażę Ci, gdzie szukać tych newralgicznych punktów i jak samodzielnie zdiagnozować oraz naprawić typowe usterki, oszczędzając czas i pieniądze.
Główne punkty masowe w samochodzie klucz do stabilnej elektryki i rozwiązania problemów
- Masa w samochodzie to ujemny biegun instalacji elektrycznej, gdzie karoseria pełni rolę przewodu powrotnego dla prądu.
- Kluczowe punkty masowe znajdują się przy akumulatorze, silniku/skrzyni biegów oraz w różnych miejscach kabiny i bagażnika.
- Problemy z masą objawiają się migotaniem świateł, trudnościami z rozruchem, zakłóceniami w radiu czy niestabilną pracą silnika.
- Diagnostyka polega na wizualnej inspekcji pod kątem korozji i luzów, a także na testach ciągłości obwodu multimetrem.
- Naprawa zazwyczaj wymaga oczyszczenia i zabezpieczenia połączeń masowych, co często rozwiązuje wiele problemów z elektryką.
Elektryka w Twoim aucie szwankuje? Sprawdź fundament, o którym często zapominasz
Kiedy mówimy o "masie" w samochodzie, mamy na myśli wspólny punkt odniesienia dla wszystkich obwodów elektrycznych. To de facto ujemny biegun całej instalacji, a co ciekawe, rolę "przewodu powrotnego" dla prądu elektrycznego pełni sama karoseria i rama pojazdu. Prąd płynie z akumulatora do danego urządzenia (np. żarówki, rozrusznika), a następnie wraca do akumulatora właśnie przez metalową konstrukcję samochodu. Dlatego tak ważne jest, aby połączenia masowe były solidne i czyste. Prawidłowe uziemienie to absolutny fundament dla stabilnego i bezawaryjnego działania każdego elementu elektrycznego w Twoim aucie.

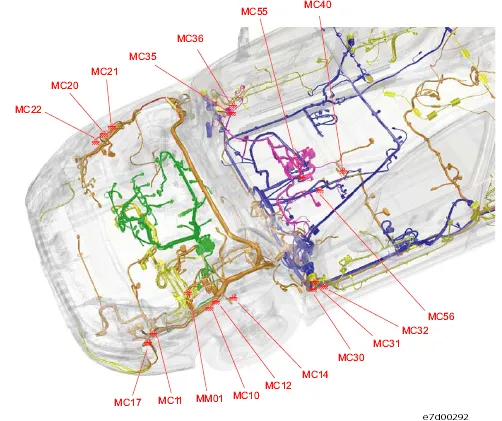

Gdzie szukać masy w samochodzie? Poznaj kluczowe punkty
Z mojego doświadczenia wiem, że lokalizacja masy w samochodzie nie jest tajemnicą, ale wymaga pewnej wiedzy. Najważniejszy punkt masowy znajdziesz oczywiście przy akumulatorze. To właśnie tam gruby przewód, często w formie plecionki, łączy ujemną klemę akumulatora bezpośrednio z karoserią lub blokiem silnika. W wielu nowoczesnych autach producenci stosują specjalnie wzmocnione punkty na podłużnicy, aby zapewnić jak najlepsze połączenie.

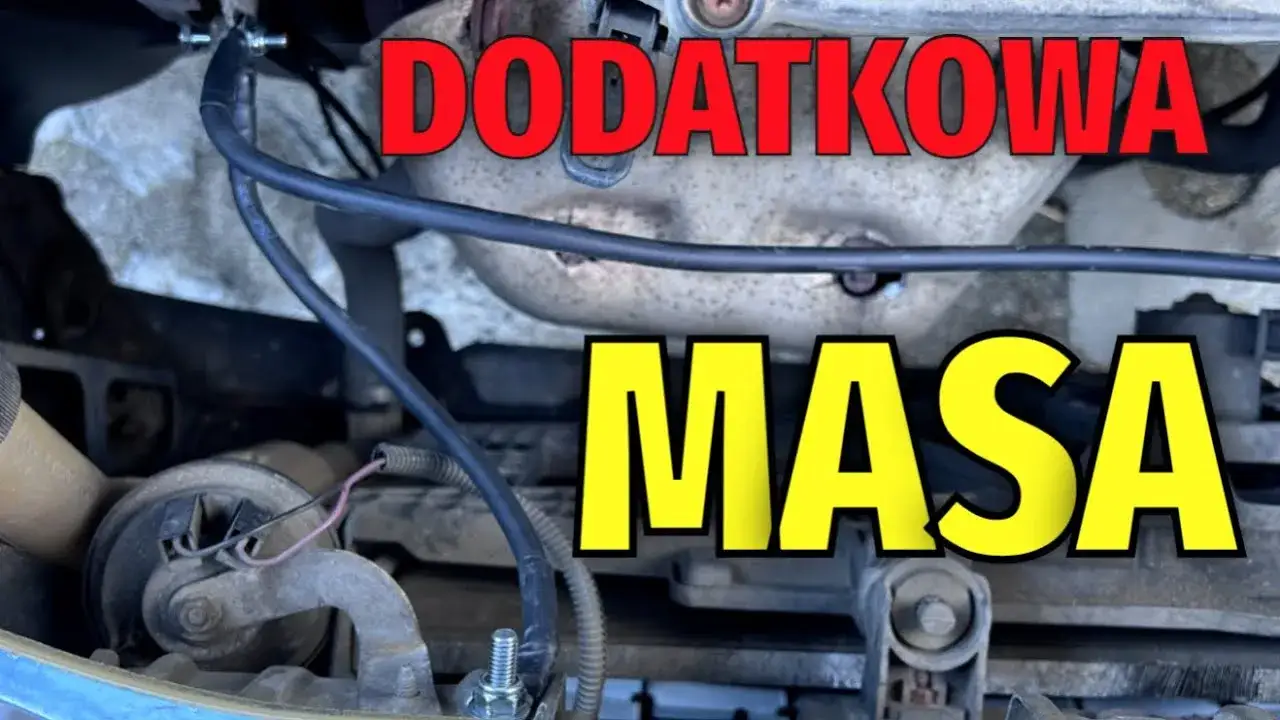

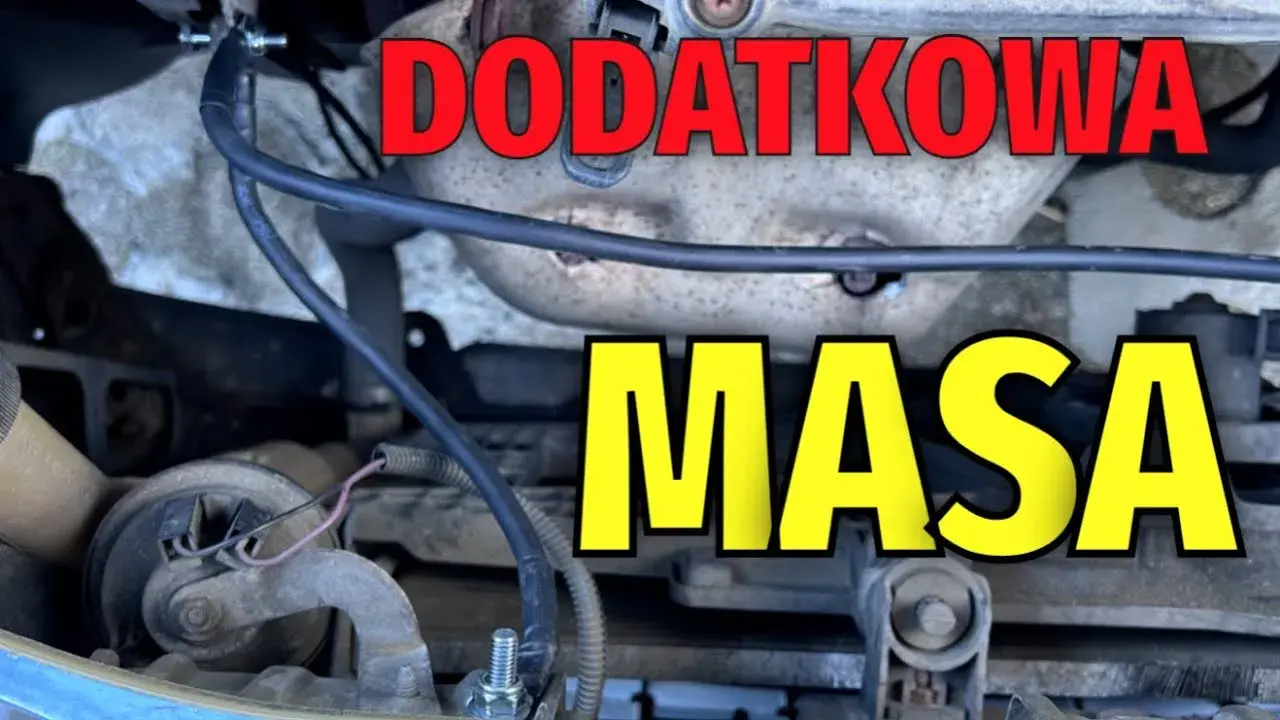

Kolejnym niezwykle istotnym miejscem jest masa silnika i skrzyni biegów. Jest to zazwyczaj dodatkowy, równie gruby przewód, który łączy blok silnika lub obudowę skrzyni biegów z karoserią. Dlaczego to takie ważne? Ponieważ to właśnie rozrusznik i alternator pobierają największy prąd, a stabilne połączenie masowe w tym miejscu jest absolutnie kluczowe dla ich prawidłowego działania.
Nie możemy zapominać o lokalnych punktach masowych w kabinie i bagażniku. Są to zazwyczaj mniejsze punkty, które służą do podłączenia całej elektroniki pokładowej od radia, przez oświetlenie wewnętrzne, aż po różnego rodzaju moduły komfortu. Podobnie jest z osprzętem, na przykład tylne lampy często mają swoje własne, dedykowane punkty masowe, przykręcone do karoserii w ich bezpośrednim sąsiedztwie.
Warto pamiętać, że producenci samochodów mogą umieszczać punkty masowe w różnych, czasem mniej oczywistych miejscach. Jak już wspominałem, w nowoczesnych autach często spotykamy specjalne, wzmocnione punkty na podłużnicach, które mają za zadanie zapewnić jeszcze lepsze uziemienie. Zawsze warto dokładnie sprawdzić schemat elektryczny konkretnego modelu, jeśli szukasz problemu, którego nie widać na pierwszy rzut oka.
Brak masy najczęstsze objawy, które powinny zapalić czerwoną lampkę
Brak masy to jeden z najbardziej frustrujących problemów, ponieważ jego objawy potrafią być bardzo różnorodne i często mylone są z innymi usterkami. Jednym z głównych sygnałów ostrzegawczych są problemy z rozruchem. Jeśli rozrusznik tylko "cyka", ale nie kręci, mimo że akumulator jest naładowany, to niemal pewne, że masz problem z połączeniem masowym. Prąd nie ma po prostu swobodnej drogi powrotnej.
Klasycznym i bardzo charakterystycznym objawem, który powinien od razu zapalić czerwoną lampkę, jest tak zwany efekt "choinki" na tylnych światłach. Polega to na tym, że włączenie jednego światła (np. kierunkowskazu) powoduje żarzenie się innych (np. stopu czy światła pozycyjnego). To wyraźny sygnał, że prąd szuka sobie innej drogi powrotnej, niż powinien, właśnie przez inne obwody.
Inne, równie irytujące objawy to migotanie świateł, szczególnie pod obciążeniem na przykład, gdy włączasz kierunkowskazy lub inne urządzenia elektryczne. Może również dochodzić do wariowania wskaźników na desce rozdzielczej, które podają błędne wartości, a nawet do niestabilnej pracy silnika na biegu jałowym, co jest spowodowane zakłóceniami w pracy czujników i sterowników.
- Zakłócenia w działaniu radia lub systemu audio, objawiające się szumami, trzaskami lub zanikaniem dźwięku.
- Błędy na desce rozdzielczej, które pojawiają się bez wyraźnej przyczyny, a następnie znikają.
- Nieprawidłowe wskazania czujników, np. temperatury silnika czy poziomu paliwa.
- Szybkie i częste przepalanie się żarówek, zwłaszcza w jednym obwodzie.
- Grzanie się przewodów masowych, co świadczy o zbyt dużym oporze i przepływie prądu przez zbyt mały przekrój lub słabe połączenie.
Diagnostyka i naprawa masy krok po kroku poradnik dla każdego
Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką kilka podstawowych narzędzi, które ułatwią Ci zadanie. Nie potrzebujesz specjalistycznego sprzętu, a większość z nich znajdziesz w każdym domowym warsztacie.
- Multimetr (miernik uniwersalny)
- Papier ścierny (o różnej gradacji)
- Szczotka druciana (najlepiej na wiertarkę, ale ręczna też się sprawdzi)
- Klucze nasadowe lub płaskie do odkręcenia połączeń
- Smar miedziany lub wazelina techniczna do zabezpieczenia
- Śrubokręt (jeśli potrzebny do demontażu osłon)
Pierwszym krokiem jest zawsze inspekcja wizualna głównych punktów masowych. Szukaj przede wszystkim korozji charakterystycznego zielonego lub białego nalotu, który osadza się na metalowych elementach. To on najczęściej odpowiada za słaby kontakt. Sprawdź również, czy połączenia nie są luźne i czy przewody nie mają żadnych uszkodzeń mechanicznych, pęknięć izolacji czy przetarć. Zwróć uwagę na miejsca, gdzie przewody są zagięte lub narażone na wilgoć.
Aby potwierdzić swoje podejrzenia, wykonaj prosty test multimetrem. Ustaw miernik na pomiar rezystancji (omy) lub na test ciągłości (z sygnałem dźwiękowym). Jedną sondę przyłóż do ujemnej klemy akumulatora, a drugą do metalowej, niepomalowanej części karoserii w pobliżu podejrzanego punktu masowego. Jeśli multimetr wskazuje bardzo niski opór (bliski 0 omów) lub wydaje sygnał dźwiękowy, połączenie jest dobre. Wysoki opór lub brak sygnału świadczy o problemie.
Jeśli zdiagnozowałeś problem z masą, czas na naprawę. Oto jak to zrobić krok po kroku:
- Odkręć połączenie: Delikatnie odkręć śrubę lub nakrętkę mocującą przewód masowy do karoserii lub bloku silnika. Pamiętaj o zachowaniu ostrożności, aby nie uszkodzić przewodu.
- Dokładnie oczyść powierzchnie styku: To kluczowy etap! Za pomocą papieru ściernego i szczotki drucianej dokładnie oczyść zarówno powierzchnię styku na karoserii (usuń farbę, rdzę, nalot), jak i końcówkę przewodu masowego. Musisz uzyskać czysty, błyszczący metal.
- Solidnie skręć całość: Po oczyszczeniu, ponownie przykręć przewód masowy. Upewnij się, że połączenie jest solidne i dobrze dokręcone. Luźne połączenie to proszenie się o kolejny problem.
- Zabezpiecz połączenie: Na koniec, zabezpiecz oczyszczone i skręcone połączenie. Możesz użyć do tego smaru miedzianego, wazeliny technicznej lub specjalnego sprayu do styków elektrycznych. Zapobiegnie to korozji i zapewni długotrwałe, stabilne połączenie.
Pamiętaj, że w niektórych przypadkach, gdy przewód masowy jest poważnie uszkodzony mechanicznie (np. ma pękniętą izolację, jest przetarty lub skorodowany na całej długości), proste czyszczenie może nie wystarczyć. W takiej sytuacji konieczna będzie wymiana całego przewodu na nowy. To ważne, aby nie bagatelizować takich uszkodzeń, ponieważ mogą prowadzić do poważniejszych problemów z elektryką.
Dbaj o masę, a unikniesz kosztownych wizyt u elektryka
Z forum elektroda.pl: "Brak masy to jedna z pierwszych rzeczy, którą sprawdzam, gdy coś szwankuje w elektryce. Często to prosta usterka, a potrafi narobić bałaganu."
Jak widzisz, regularna kontrola połączeń masowych to naprawdę dobra praktyka, która może zaoszczędzić Ci wielu problemów i pieniędzy. Z mojego doświadczenia wynika, że jest to szczególnie ważne w starszych, kilkunastoletnich samochodach, gdzie korozja jest niestety częstym problemem, zwłaszcza w naszym polskim, wilgotnym klimacie. Warto poświęcić chwilę raz na jakiś czas, aby sprawdzić te punkty, zwłaszcza przed zimą, kiedy wilgoć i sól drogowa potrafią dać się we znaki.
Co więcej, problemy z masą mogą mieć coraz większy wpływ na nowoczesne samochody. W autach wyposażonych w systemy start-stop oraz czujniki IBS (Intelligent Battery Sensor) montowane przy klemie minusowej akumulatora, uszkodzenie masy może prowadzić do poważniejszych problemów z zarządzaniem energią. Systemy te są bardzo wrażliwe na jakość połączeń i nawet niewielkie zakłócenia mogą powodować błędne odczyty, a w konsekwencji nieprawidłową pracę całego układu ładowania i rozruchu. Dlatego dbanie o masę to inwestycja w niezawodność Twojego pojazdu, niezależnie od jego wieku.
