Ten przewodnik pomoże Ci szybko i skutecznie zlokalizować skrzynki bezpieczników w Twoim Jeepie Cherokee, niezależnie od generacji pojazdu. Dowiesz się, gdzie szukać, jak odczytać schematy i co zrobić w przypadku typowych awarii elektrycznych, oszczędzając czas i potencjalne koszty wizyty u mechanika.
Lokalizacja bezpieczników w Jeepie Cherokee szybki przewodnik po generacjach
- Jeep Cherokee XJ (1984-2001): Skrzynka w kabinie pod deską rozdzielczą po stronie kierowcy; w komorze silnika po stronie pasażera, przy akumulatorze.
- Jeep Cherokee KJ (2001-2007): Skrzynka w kabinie po lewej stronie deski rozdzielczej; w komorze silnika po stronie kierowcy, przy akumulatorze.
- Jeep Cherokee KL (2013-obecnie): Skrzynka w kabinie pod deską po stronie pasażera (za schowkiem) oraz/lub w bagażniku; w komorze silnika w pobliżu akumulatora.
- Zawsze sprawdzaj schemat bezpieczników umieszczony na wewnętrznej stronie pokrywy skrzynki lub w instrukcji obsługi pojazdu.
- Do wymiany używaj wyłącznie bezpieczników o identycznym amperażu (wartości prądowej), aby uniknąć uszkodzenia instalacji.
- Pokrywy skrzynek bezpieczników są zabezpieczone zatrzaskami podważaj je delikatnie, aby uniknąć uszkodzeń.
Dlaczego zlokalizowanie bezpieczników to pierwszy krok w diagnostyce awarii?
Z mojego doświadczenia jako mechanika, mogę śmiało powiedzieć, że sprawdzenie bezpieczników to podstawa każdej diagnostyki problemów elektrycznych w samochodzie. Zanim zaczniesz panikować i szukać skomplikowanych usterek, zawsze zacznij od tej prostej czynności. Wiele pozornie poważnych awarii, takich jak brak zasilania gniazda zapalniczki, niedziałające radio, brak świateł czy nawet problem z wycieraczkami, często sprowadza się do przepalonego bezpiecznika. To szybki, łatwy i, co najważniejsze, samodzielny sposób na przywrócenie sprawności wielu systemów w Twoim Jeepie Cherokee, oszczędzając czas i pieniądze, które wydałbyś na wizytę u elektryka.
Zanim zaczniesz szukać: co musisz przygotować?
Zanim zabierzesz się za poszukiwania i wymianę bezpieczników, warto mieć pod ręką kilka podstawowych narzędzi. Dzięki nim cała operacja przebiegnie sprawniej i bezpieczniej:
- Mały śrubokręt płaski lub specjalne szczypce do bezpieczników: Przydatne do podważania zatrzasków pokryw skrzynek oraz do wyciągania samych bezpieczników.
- Latarka: Niezbędna, zwłaszcza w słabo oświetlonych miejscach, takich jak przestrzeń pod deską rozdzielczą czy zakamarki komory silnika.
- Zestaw zapasowych bezpieczników: Miej przy sobie różne amperażowe bezpieczniki (np. 5A, 10A, 15A, 20A, 25A, 30A), aby w razie potrzeby od razu mieć czym zastąpić przepalony element.
- Instrukcja obsługi pojazdu: To Twój najlepszy przyjaciel! Zawiera szczegółowe schematy i opisy, które bezpieczniki za co odpowiadają w Twojej konkretnej generacji Jeepa Cherokee.

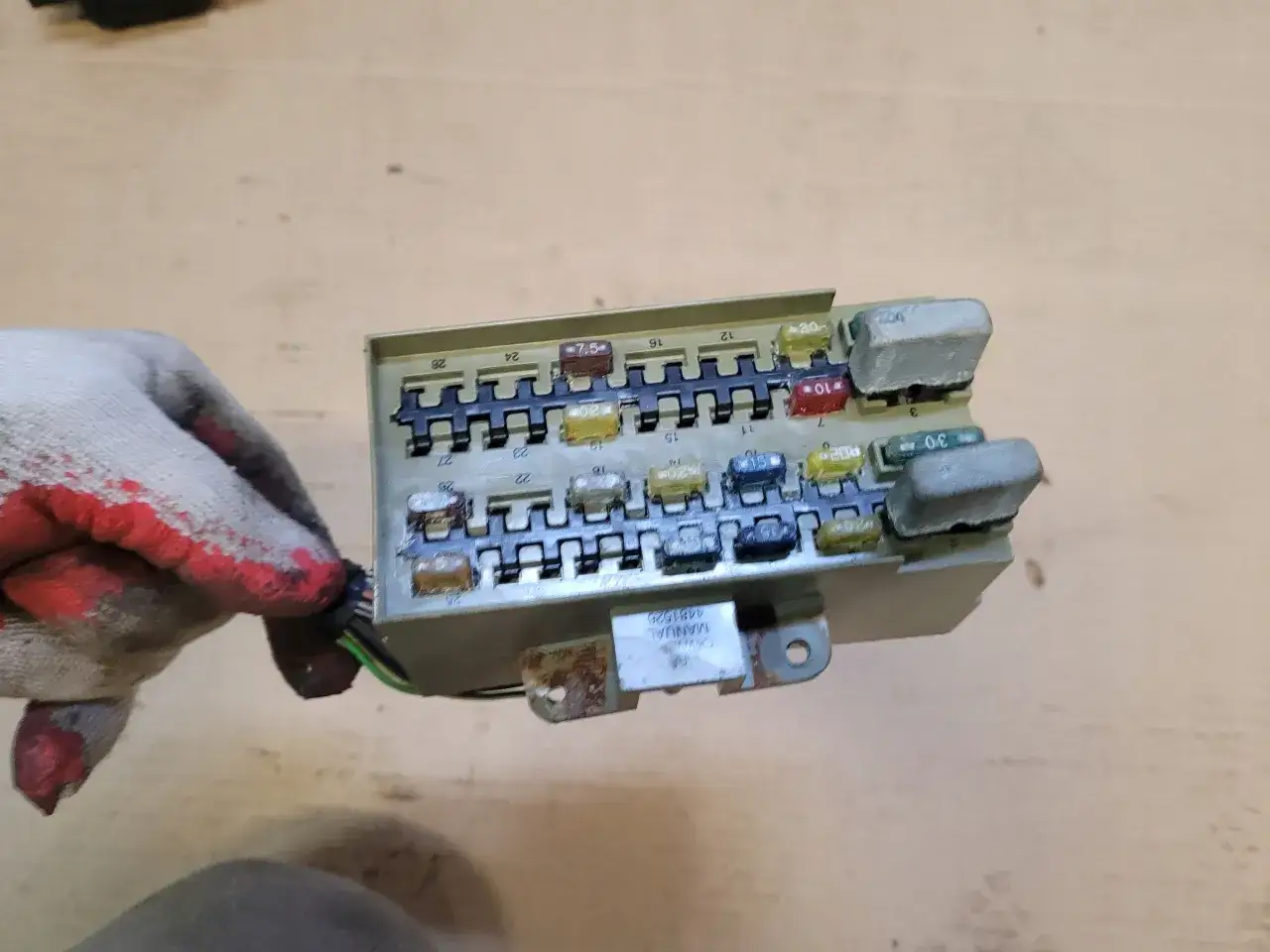

Bezpieczniki w kabinie: gdzie ich szukać w twoim Jeepie Cherokee?
Lokalizacja skrzynek bezpieczników w kabinie Jeepa Cherokee różni się znacząco w zależności od generacji pojazdu. Pamiętaj, że w niektórych modelach może być więcej niż jedna skrzynka wewnątrz pojazdu.

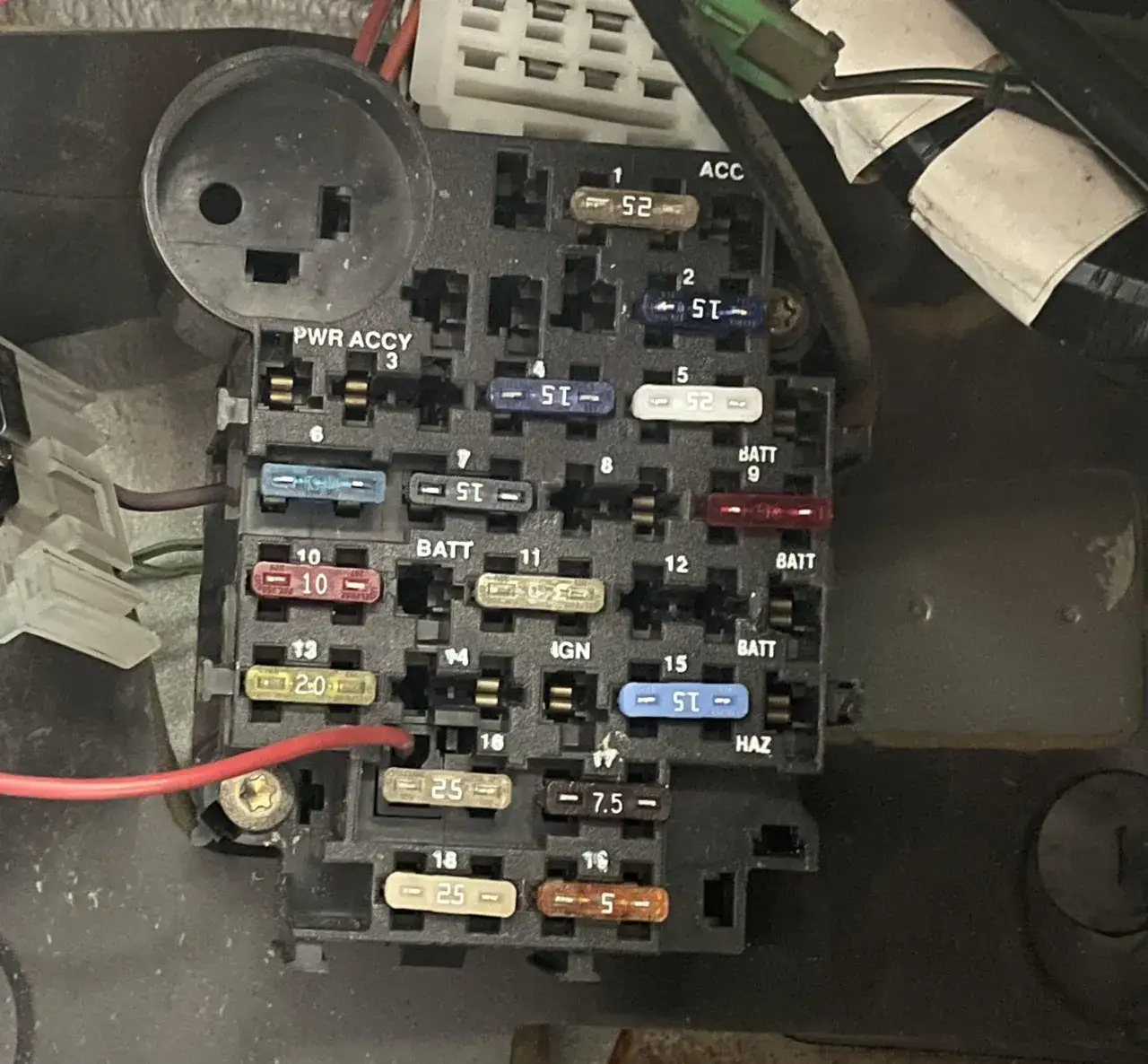

Jeep Cherokee XJ (do 2001 r.): Gdzie ukryto panel pod kierownicą?
W klasycznym Jeepie Cherokee XJ skrzynka bezpieczników w kabinie jest zazwyczaj umieszczona po stronie kierowcy, pod deską rozdzielczą, w okolicy lewego kolana. Dostęp do niej bywa nieco niewygodny i często wymaga schylenia się lub przyjęcia pozycji, która nie należy do najbardziej komfortowych. Przygotuj się na to, że będziesz musiał zajrzeć głęboko pod deskę.
Jeep Cherokee KJ (2001-2007): Sprawdź boczny panel deski rozdzielczej
W Jeepie Cherokee KJ (znanym również jako Liberty) skrzynka bezpieczników w kabinie, często nazywana Junction Block, znajduje się w bardziej dostępnym miejscu. Jest ona umieszczona po lewej stronie deski rozdzielczej i staje się widoczna po otwarciu drzwi kierowcy, na bocznej krawędzi deski. Zazwyczaj jest tam mała, prostokątna pokrywa, którą należy zdjąć.
Jeep Cherokee KL (od 2013 r.): Gdzie szukać bezpieczników w nowoczesnym modelu?
W najnowszych generacjach Jeepa Cherokee KL główna skrzynka bezpieczników w kabinie jest często zlokalizowana pod deską rozdzielczą po stronie pasażera. Aby się do niej dostać, najczęściej trzeba otworzyć schowek pasażera, a następnie zdemontować lub odchylić jego dolną część lub tylną ściankę. To typowe rozwiązanie w wielu nowoczesnych samochodach, mające na celu ukrycie elementów elektrycznych.
Czy Twój Cherokee KL ma dodatkową skrzynkę w bagażniku?
W niektórych konfiguracjach Jeepa Cherokee KL, zwłaszcza tych bogato wyposażonych, możesz znaleźć dodatkową skrzynkę bezpieczników w bagażniku. Zazwyczaj jest ona umieszczona po jednej ze stron (lewej lub prawej), za zdejmowanym panelem tapicerki. Jeśli masz problemy z systemami takimi jak gniazda zasilania w bagażniku, wzmacniacz audio czy inne akcesoria tylnej części pojazdu, to właśnie tam powinieneś szukać.

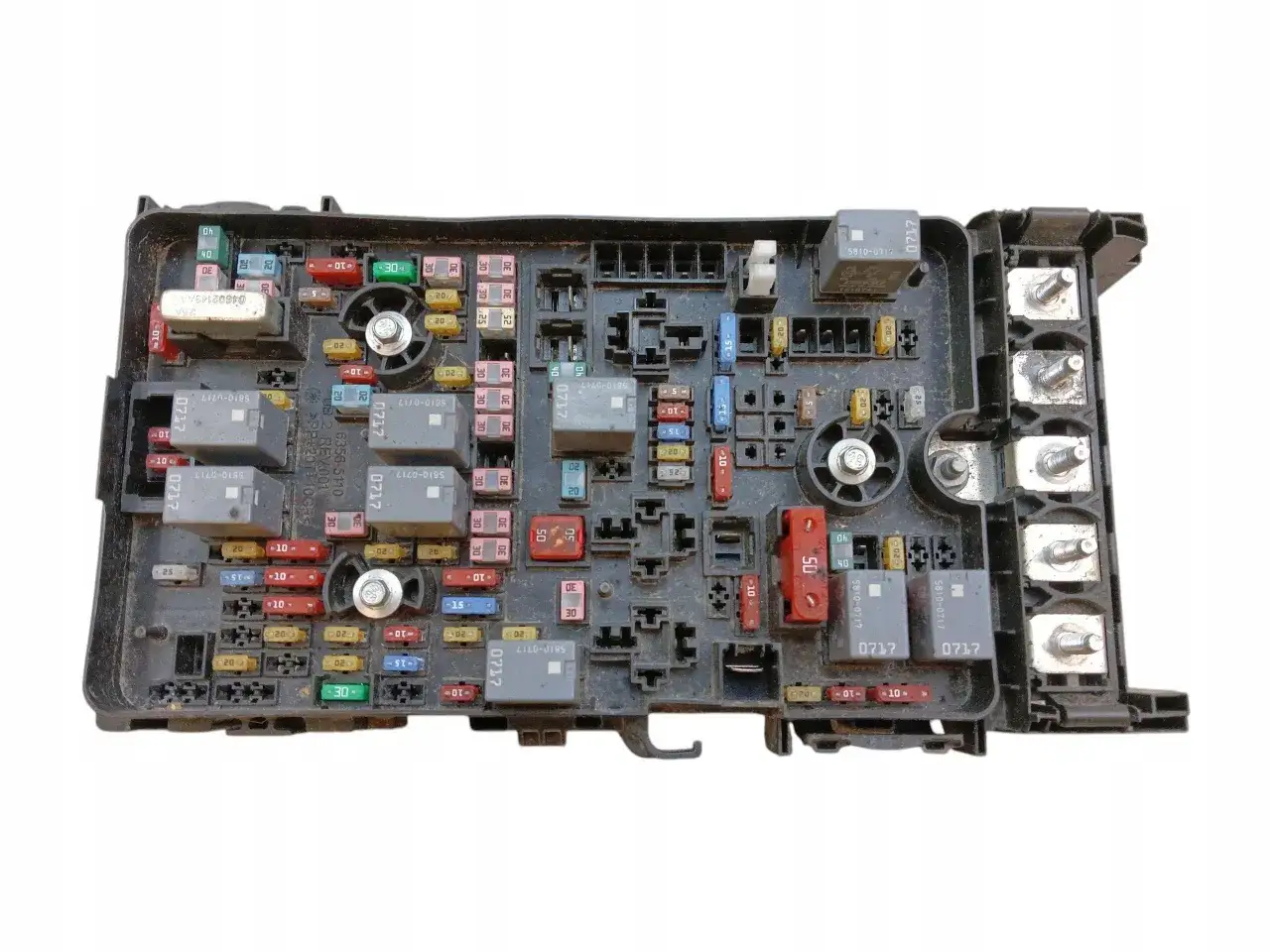

Pod maską: gdzie jest centrum dystrybucji zasilania (PDC)?
Komora silnika to miejsce, gdzie znajduje się główne centrum dystrybucji zasilania (PDC - Power Distribution Center). To tutaj znajdziesz bezpieczniki o większej mocy oraz przekaźniki, które sterują kluczowymi systemami pojazdu.
Jak bezpiecznie otworzyć skrzynkę w komorze silnika (PDC)?
Pokrywy skrzynek bezpieczników w komorze silnika są zazwyczaj zabezpieczone zatrzaskami. Aby je otworzyć, musisz delikatnie podważyć te zatrzaski często są to dwa lub cztery punkty mocowania. Użyj do tego małego śrubokręta płaskiego lub po prostu palców. Pamiętaj, aby zawsze wykonywać te czynności przy wyłączonym silniku, a dla pełnego bezpieczeństwa, zwłaszcza przy bardziej skomplikowanych pracach, rozważ odłączenie akumulatora. Unikaj dotykania metalowymi narzędziami biegunów akumulatora, aby zapobiec przypadkowym zwarciom.
Główne bezpieczniki i przekaźniki: Za co odpowiadają najważniejsze elementy?
Skrzynka w komorze silnika (PDC) to serce instalacji elektrycznej Twojego Jeepa Cherokee. Znajdują się w niej bezpieczniki o większej mocy, które chronią obwody o dużym zapotrzebowaniu na prąd, oraz liczne przekaźniki. Te elementy odpowiadają za kluczowe systemy pojazdu, takie jak pompa paliwa, wentylatory chłodnicy, systemy ABS, sterowanie silnikiem, światła główne czy rozrusznik. Zawsze, ale to zawsze, konsultuj schemat umieszczony na wewnętrznej stronie pokrywy skrzynki lub w instrukcji obsługi. Bez tego, próba wymiany na chybił trafił może skończyć się poważniejszymi problemami.
Lokalizacja w modelach XJ, KJ i KL - kluczowe różnice
Lokalizacja skrzynki bezpieczników w komorze silnika również ewoluowała wraz z generacjami Jeepa Cherokee. Poniżej przedstawiam kluczowe różnice:
| Model | Lokalizacja w komorze silnika |
|---|---|
| Jeep Cherokee XJ (1984-2001) | Zazwyczaj po stronie pasażera, blisko akumulatora. |
| Jeep Cherokee KJ (2001-2007) | Po stronie kierowcy, blisko akumulatora. |
| Jeep Cherokee KL (2013-obecnie) | Zazwyczaj w pobliżu akumulatora, często w łatwo dostępnym miejscu. |
Rozszyfrowywanie schematu bezpieczników: klucz do szybkiej diagnozy
Znalezienie skrzynki bezpieczników to dopiero połowa sukcesu. Prawdziwa sztuka polega na zrozumieniu, który bezpiecznik odpowiada za dany obwód. Tutaj z pomocą przychodzi schemat.
Zrozumienie legendy: co oznaczają symbole i skróty?
Schemat, czyli legenda bezpieczników, to mapa instalacji elektrycznej Twojego Jeepa. Zazwyczaj jest on umieszczony na wewnętrznej stronie pokrywy skrzynki bezpieczników zarówno tej w kabinie, jak i pod maską. Pokazuje on graficznie układ bezpieczników i przekaźników, a także opisuje, który bezpiecznik odpowiada za dany obwód elektryczny. Opisy te mogą być w formie skrótów (np. "CIG" dla zapalniczki, "HTLP" dla świateł drogowych) lub symboli. Jeśli masz wątpliwości co do znaczenia konkretnego symbolu czy skrótu, zawsze sprawdź instrukcję obsługi pojazdu tam znajdziesz pełne wyjaśnienia.
Co zrobić, gdy schemat na klapce jest nieczytelny lub go brakuje?
Zdarza się, że schemat na klapce jest wyblakły, nieczytelny lub po prostu go brakuje (np. po wymianie pokrywy). Nie martw się, to nie koniec świata! Oto kilka alternatywnych rozwiązań, które zawsze polecam:
- Fora internetowe dla właścicieli Jeepa Cherokee: Społeczności online to kopalnia wiedzy. Z dużą dozą prawdopodobieństwa znajdziesz tam zdjęcia schematów dla Twojego modelu i rocznika.
- Dedykowane grupy społecznościowe: Na Facebooku czy innych platformach istnieją grupy zrzeszające miłośników Jeepa. Tam również możesz poprosić o pomoc i udostępnienie schematu.
- Cyfrowa wersja instrukcji obsługi pojazdu: Jeśli nie masz papierowej instrukcji, poszukaj jej w wersji PDF w internecie. Wielu producentów udostępnia je bezpłatnie na swoich stronach lub na stronach poświęconych danemu modelowi.
Typowe usterki elektryczne: który bezpiecznik za co odpowiada?
W mojej praktyce często spotykam się z kilkoma powtarzającymi się problemami elektrycznymi. Znając te typowe usterki, możesz znacznie szybciej zdiagnozować problem.
Gniazdo zapalniczki nie działa? To prawdopodobnie ten bezpiecznik
Niedziałające gniazdo zapalniczki (lub gniazdo zasilania 12V) to jeden z najczęstszych problemów, z jakimi zgłaszają się właściciele samochodów. Niemal zawsze jest to spowodowane przepalonym bezpiecznikiem. Dlaczego? Bo często podłączamy do niego urządzenia o dużym poborze prądu lub dochodzi do zwarcia. Na schemacie bezpieczników szukaj oznaczeń takich jak "Cigar Lighter", "Power Outlet", "ACC" (akcesoria) lub podobnych. Zazwyczaj jest to bezpiecznik o wartości 15A lub 20A.
Problem z radiem lub nawigacją? Sprawdź te obwody
Jeśli nagle przestaje działać radio, system multimedialny lub nawigacja, zanim zaczniesz podejrzewać drogą awarię, sprawdź bezpieczniki. Często za te systemy odpowiada jeden lub więcej bezpieczników. Szukaj oznaczeń takich jak "Radio", "Audio", "Infotainment", "Navigation", a także wspomniane wcześniej "ACC" (akcesoria) lub "IGN" (zapłon), które mogą zasilać część obwodów. Pamiętaj, że nowoczesne systemy multimedialne są złożone i mogą mieć kilka bezpieczników odpowiedzialnych za różne ich funkcje.
Awaria świateł: który bezpiecznik odpowiada za oświetlenie?
Systemy oświetlenia w samochodzie są zazwyczaj podzielone na kilka obwodów, każdy z własnym bezpiecznikiem. Oznacza to, że jeśli przestanie działać jedno światło, niekoniecznie oznacza to awarię całego systemu. Szukaj bezpieczników oznaczonych jako "Headlamp" (światła mijania/drogowe), "Tail Lamp" (światła tylne), "Fog Lamp" (światła przeciwmgielne), "Dome" (oświetlenie wnętrza) lub "Interior Lights". Warto sprawdzić zarówno bezpieczniki w kabinie, jak i te pod maską, ponieważ główne obwody świateł często znajdują się w PDC.
Wymiana bezpiecznika krok po kroku: poradnik dla każdego
Wymiana bezpiecznika to prosta czynność, którą każdy właściciel Jeepa Cherokee może wykonać samodzielnie. Wystarczy odrobina uwagi i przestrzeganie kilku zasad.
Jak sprawdzić, czy bezpiecznik jest przepalony? Prosta metoda
Zanim wymienisz bezpiecznik, musisz upewnić się, że to właśnie on jest przyczyną problemu. Istnieją dwie główne metody sprawdzenia:
- Metoda wizualna: To najprostszy sposób. Wyjmij podejrzany bezpiecznik i obejrzyj go pod światło. Wewnątrz przezroczystej obudowy powinien znajdować się cienki drucik. Jeśli jest on przerwany lub stopiony, bezpiecznik jest przepalony. Bezpieczniki typu maxi (większe, często nieprzezroczyste) mogą wymagać użycia multimetru.
- Za pomocą multimetru: Jeśli masz multimetr, ustaw go na tryb pomiaru ciągłości obwodu (często oznaczony symbolem diody lub sygnałem dźwiękowym). Przyłóż sondy multimetru do metalowych nóżek bezpiecznika. Jeśli multimetr pokaże ciągłość (lub wyda sygnał dźwiękowy), bezpiecznik jest sprawny. Brak ciągłości oznacza przepalenie.
Dobór nowego bezpiecznika: dlaczego wartość (amperaż) jest kluczowa?
To jest absolutnie kluczowa zasada, której nie możesz zignorować: zawsze używaj bezpiecznika o identycznym amperażu, co oryginalny, przepalony bezpiecznik. Wartość amperażu (np. 10A, 20A) jest zazwyczaj wytłoczona na obudowie bezpiecznika i często ma też przypisany kolor. Użycie bezpiecznika o wyższej wartości prądowej jest niezwykle niebezpieczne może doprowadzić do przegrzania instalacji, uszkodzenia przewodów, a w skrajnych przypadkach nawet do pożaru pojazdu, ponieważ bezpiecznik nie przepali się, gdy prąd przekroczy bezpieczną granicę. Z kolei użycie bezpiecznika o niższej wartości spowoduje jego natychmiastowe przepalenie, gdy tylko spróbujesz uruchomić obwód.
Czego absolutnie nie robić przy wymianie bezpieczników? Najgroźniejsze błędy
Chociaż wymiana bezpiecznika jest prosta, łatwo o błędy, które mogą mieć poważne konsekwencje. Oto lista rzeczy, których absolutnie nie wolno robić:
- Używanie niewłaściwego amperażu: Jak już wspomniałem, to najpoważniejszy błąd. Nigdy nie zastępuj bezpiecznika 10A bezpiecznikiem 20A!
- Zastępowanie bezpiecznika drutem, folią aluminiową lub innym przewodnikiem: To proszenie się o kłopoty. Takie "rozwiązania" omijają zabezpieczenie, co może skutkować przegrzaniem, zwarciem i pożarem instalacji elektrycznej.
- Nieodłączanie akumulatora przy bardziej skomplikowanych pracach: Chociaż dla prostej wymiany bezpiecznika nie zawsze jest to konieczne, to dobra praktyka bezpieczeństwa. Odłączenie ujemnej klemy akumulatora minimalizuje ryzyko przypadkowego zwarcia podczas manipulowania przy instalacji elektrycznej.
Bezpiecznik sprawny, a problem nadal występuje? Co dalej?
Zdarza się, że bezpiecznik jest sprawny, a mimo to dany element nie działa. W takiej sytuacji problem może leżeć głębiej. Nie panikuj, ale bądź gotowy na dalszą diagnostykę.
Kiedy podejrzewać awarię przekaźnika?
Jeśli sprawdziłeś bezpiecznik odpowiedzialny za dany obwód i okazał się on sprawny, a komponent o dużej mocy (np. pompa paliwa, klakson, rozrusznik, wentylator chłodnicy) nadal nie działa, problemem może być uszkodzony przekaźnik. Przekaźnik to swego rodzaju "elektryczny przełącznik", który za pomocą małego prądu steruje przepływem dużego prądu do danego urządzenia. Są one często umieszczone w tej samej skrzynce co bezpieczniki, zwłaszcza w komorze silnika. Możesz spróbować zamienić podejrzany przekaźnik na inny, identyczny, odpowiedzialny za mniej krytyczny system (np. klakson), aby sprawdzić, czy to rozwiąże problem.
Przeczytaj również: Jeep Cherokee KJ: Gdzie jest filtr kabinowy? Odpowiedź Cię zaskoczy!
Problem może leżeć głębiej: Kiedy warto udać się do elektryka samochodowego?
Jeśli bezpieczniki i przekaźniki są sprawne, a usterka nadal występuje, to znak, że problem może być bardziej złożony i wymagać specjalistycznej wiedzy. W takich sytuacjach zdecydowanie warto udać się do profesjonalnego elektryka samochodowego. Oto kilka sygnałów, kiedy nie powinieneś zwlekać z wizytą:
- Gdy podejrzewasz uszkodzenie okablowania (np. przetarte przewody, korozja).
- Gdy problem jest złożony i dotyczy wielu systemów jednocześnie.
- Gdy usterka ma charakter sporadyczny i trudno ją zdiagnozować.
- Gdy podejrzewasz awarię samego komponentu (np. silnika wentylatora, pompy paliwa), a nie tylko jego zasilania.
- Gdy brakuje Ci odpowiednich narzędzi diagnostycznych (np. oscyloskop, tester diagnostyczny).
Pamiętaj, że bezpieczeństwo jest najważniejsze. Jeśli nie czujesz się pewnie w dalszej diagnostyce, zaufaj ekspertom.
